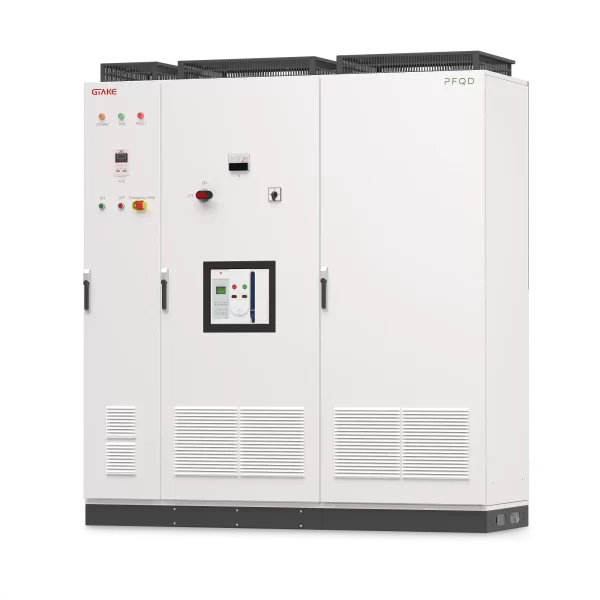

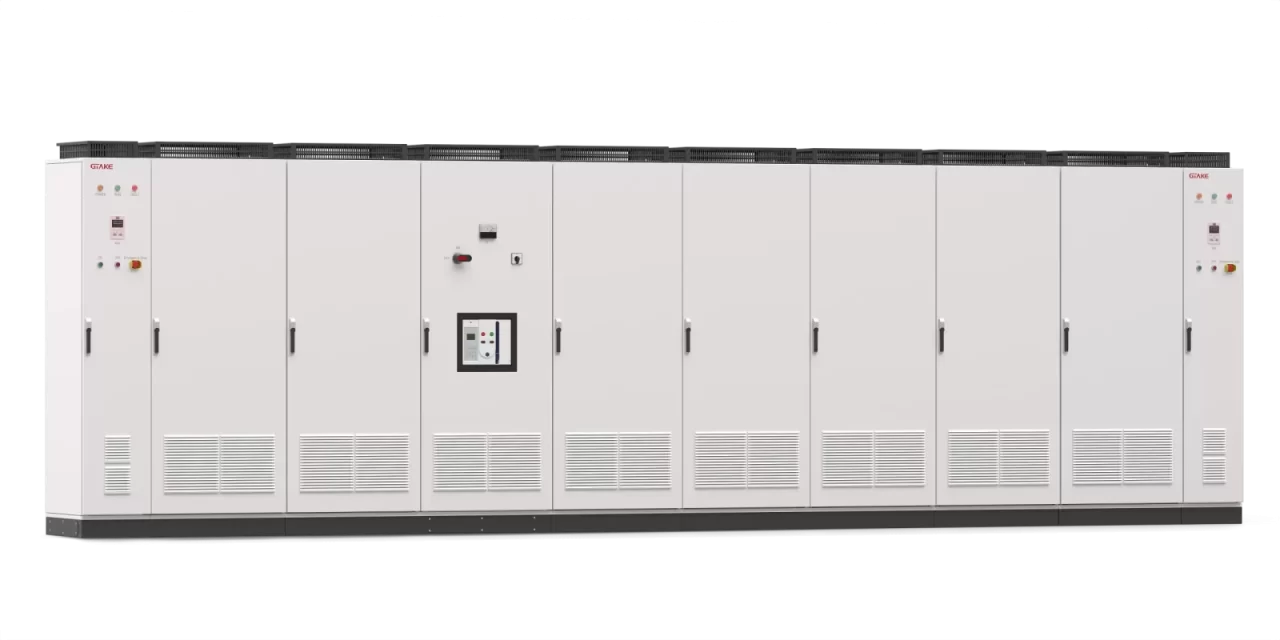

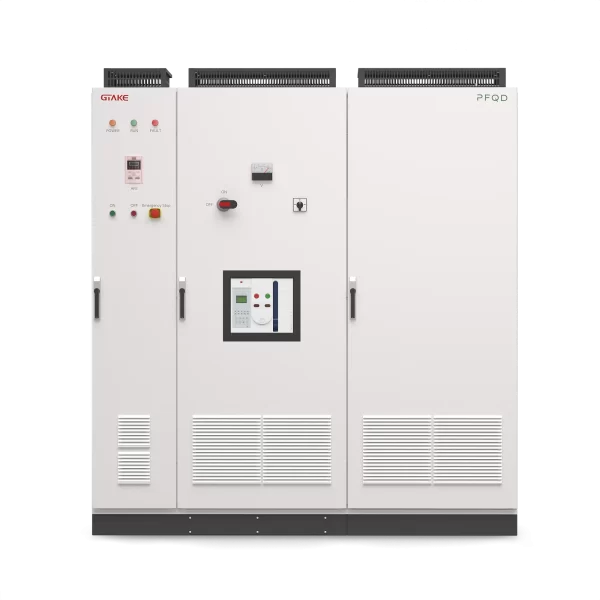

O inversor CA de quatro quadrantes GTAKE PFQD pode não apenas simular com precisão e rapidez o torque de carga necessário, mas também alimentar a energia regenerada do sistema de acionamento de volta à rede por meio de sua unidade AFE, reduzindo o consumo de eletricidade sem gerar interferência harmônica extra e oferecendo energia notável economia em aplicações com freios frequentes, como guindastes, centrífugas, fresadoras, sistemas de reboque mútuo de motores e testes em túnel de vento, etc.
Tecnologia exclusiva de controle de frequência de comutação, atinge saída de frequência de até 1500Hz.
Projeto de túnel isolado para dissipação de calor.
A tecnologia avançada de retificação PWM é adotada no front-end ativo, o que reduz drasticamente a distorção harmônica total da corrente, THDi≤2.5%.| Lado AFE | |
| Voltage avaliado | 3AC 380/400/415/440/460/480V (Valor efetivo da tensão de linha) |
| Faixa de tensão permitida | 304 – 437V (Tensão nominal, -20% – +15%) |
| Corrente nominal | 60 - 1100A |
| Freqüência nominal | 50 / 60Hz ± 2.5Hz |
| THD atual | <3%, 2.5% na potência nominal |
| Fator de potência | ≥0.99 |
| Capacidade de sobrecarga | 150%, 1min |
| Lado da direção | |
| Potência | 30kW – 630kW (pode ser personalizado) |
| Faixa de tensão de entrada | 300Vdc – 1000Vdc (faixa de tensão de entrada do barramento DC) |
| Corrente nominal | 60A – 1100A (pode ser personalizado) |
| Tensão de saída Vrms | 3 AC, 0 – Udc /1.414, desvio < ±3% (Udc: tensão do barramento de entrada) |
| Frequência de saída | 0.00 – 600.00 Hz, Resolução: 0.01 Hz (frequência de saída 0.0 – 1500.0 Hz opcional) |
| Capacidade de sobrecarga | 150%,1min; 180%,10s; 200%,0.5s (uma vez a cada 10 minutos) |
| Modo de controle | Controle vetorial de malha fechada (FOC) |
| Faixa de velocidade | 1:1000 |
| Precisão do Controle de Velocidade | ± 0.02% |
| Flutuação de velocidade | ± 0.1% |
| Precisão do controle de torque | ± 3% |
| Tempo de resposta de torque | ≤5ms (tempo de carregamento repentino de 10% a 90% da carga nominal) |
| Entrada digital | |
| Entradas digitais programáveis | 7 (local), 9 (extensível) |
| Lógica | NPN ou PNP |
| Nível de tensão | 10 - 30V |
| Alcance de frequência | 0-200Hz |
| Entrada | 24VDC, 5mA |
| Entrada analógica | |
| Entradas analógicas | 3 (4) |
| Modos | Tensão ou corrente |
| Nível | 0 a +10 V, -10 V a +10 V, 0/4 a 20 mA (escalável) |
| Correção automática | SIM |
| Saída Digital | |
| Saídas digitais programáveis | 3 (4) |
| Nível de tensão na saída digital | Tensão ou corrente |
| Nível atual | 0 a +10 V, -10 V a +10 V, 0/4 a 20 mA (escalável) |
| Saída de pulso máx. frequência de saída | SIM |
| saída analógica | |
| Saídas analógicas programáveis | 2 (local), 4 (extensível) |
| Faixa de tensão/faixa de corrente | 0 – 10 V / 0 – 20 mA |
| Relé | |
| Saídas de relé programáveis | 2 (4) |
| Entrada de pulso | |
| Entrada de pulso | 1 (programável) |
| Alcance de frequência | 0.1Hz - 50KHz |
| Nível de tensão | 10-30V |
| Outros | |
| interface de operação | Painel de operação/software para PC |
| Comunicação | Padrão: 485, Opcional: ProfiNet/EtherCAT/CAN |
| Ambiente | |
| vibração | Menos de 5.9 m/s² (0.6g) |
| Umidade | Umidade relativa 5% – 95%. Sem condensação |
| Temperatura ambiente | -10ºC ~ 50ºC |
| Altitude | 0 - 2,000 m |
| Corrente de saída nominal reduzida em 1% a cada 100 m acima de 1,000 m | |
| Temperatura de armazenamento | -40 - +70 ºC |
| grau IP | 20 IP |
| método de resfriamento | Resfriamento de ar forçado |
