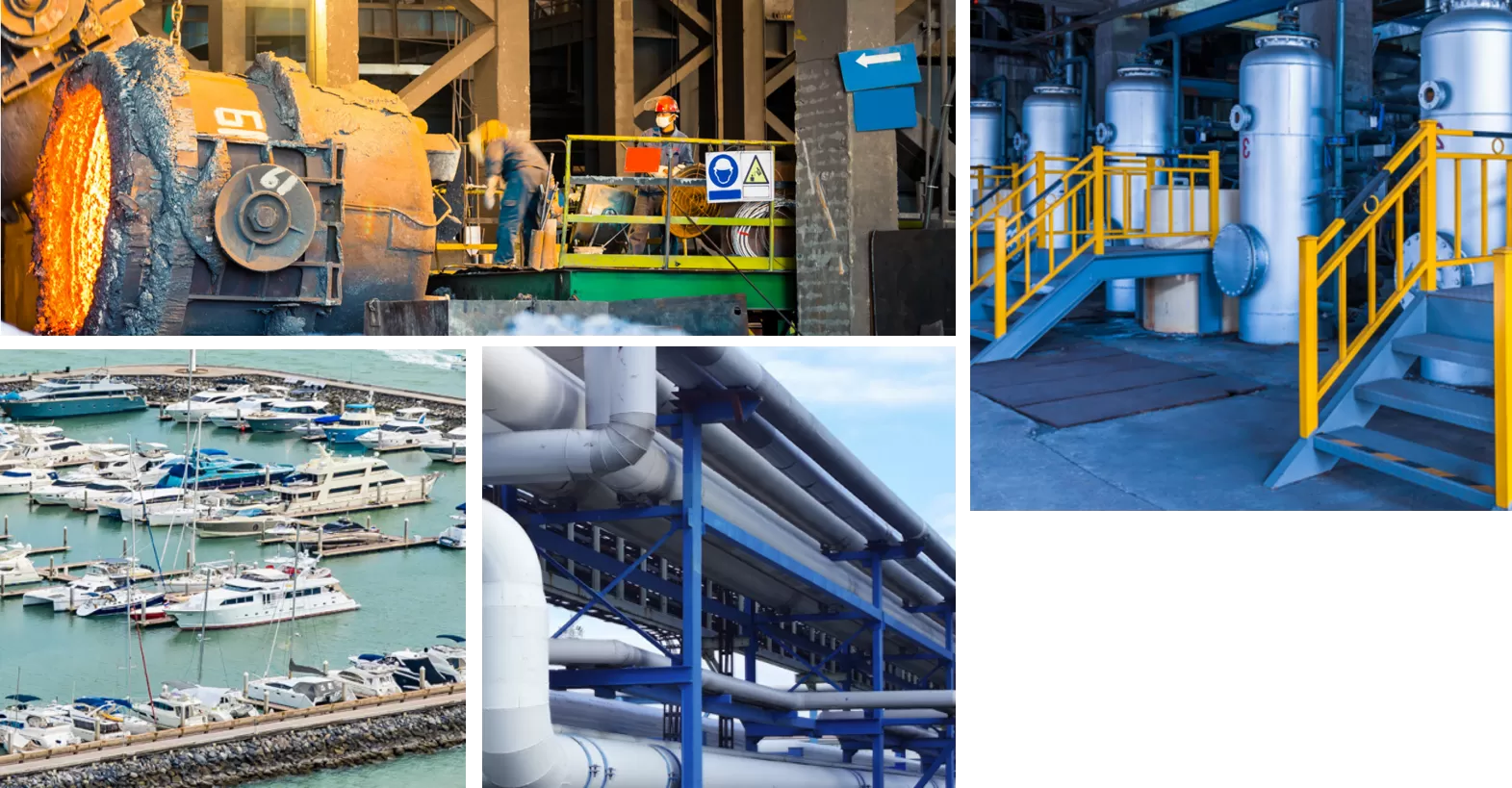

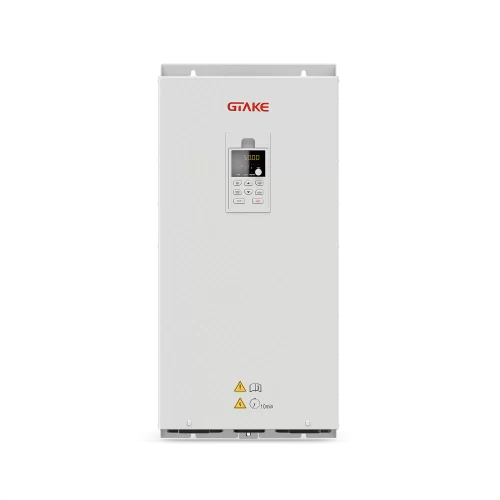

A série GK690, projetada especificamente para tensão de entrada de 690 V, apresenta controle vetorial de alto desempenho. Ela fornece uma solução tudo-em-um altamente integrada que se destaca na conversão eficiente de energia e no controle preciso do motor, tornando-a uma escolha preferida em vários setores, incluindo mineração, metalurgia, petroquímica, geração de energia e energia renovável.
Potência nominal mínima de uma unidade: 15 kW
Potência nominal máxima de uma unidade: 800 kW
Potência nominal máxima de configurações paralelas: 2000kWCaracterísticas técnicas do GK690
| item | Especificação | |
| Entrada de energia | Tensão nominal | CA 3PH 690V (-15%~+15%) |
| Corrente de entrada avaliada | Consulte a Tabela 2-1 | |
| Frequência nominal | 50Hz/60Hz, faixa de flutuação ±5% | |
| Potência de saída | Motor padrão aplicável | Consulte a Tabela 2-1 |
| Capacidade nominal | Consulte a Tabela 2-1 | |
| Corrente nominal | Consulte a Tabela 2-1 | |
| Voltagem de saída | Saída trifásica sob condições de entrada nominal, 3~tensão de entrada nominal, erro menor que ±0% | |
| As funções básicas | Frequência máxima | 0~300Hz, 0~3000Hz pode ser personalizado de acordo com as necessidades do cliente |
| Freqüência da operadora | 0.5 KHz ~ 16.0 KHz, a frequência portadora pode ser ajustada automaticamente | |
| Resolução de frequência de entrada | Configuração digital: 0.01 Hz; configuração analógica: 0.1 Hz | |
| Modo de controle | Controle V/F, controle vetorial 1 sem PG, controle vetorial com PG | |
| Torque inicial | 0.5Hz/150% | |
| Capacidade de sobrecarga | Para o modelo G, 150% da corrente nominal por 60 segundos; 180% da corrente nominal por 10 segundos (modelo G) | |
| Aumento de torque | Aumento de torque automático; aumento de torque manual 0.1%~30.0% | |
| Curva de aceleração e desaceleração | Modo de aceleração e desaceleração linear ou em curva S. Quatro tempos de aceleração e desaceleração, variando de 0.0 a 3600.0s | |
| Frenagem CC | Frequência de frenagem CC: 0.00 Hz ~ frequência máxima, tempo de frenagem: 0.0 s ~ 50.0 s, valor da corrente de ação de frenagem: 0.0% ~ 100.0% | |
| Controle de corrida | Faixa de frequência de jog: 0.00 Hz ~ 50.00 Hz. Tempo de aceleração e desaceleração de jog 0.0 s ~ 3600.0 s | |
| PLC simples, operação multivelocidade | A operação de até 16 velocidades pode ser alcançada por meio de CLP integrado ou terminais de controle | |
| PID integrado | O controle de malha fechada do processo pode ser realizado facilmente | |
| Regulação automática de tensão (AVR) | Mantém automaticamente a tensão de saída constante quando a tensão da rede muda | |
| Supressão de corrente | Quando a carga operacional VF muda, a corrente de saída é automaticamente limitada | |
| Função de limitação rápida de corrente | Minimiza falhas de sobrecorrente e protege a operação normal do inversor | |
| Supressão dinâmica de sobretensão | Suprime automaticamente o feedback de energia quando a frequência operacional muda para evitar disparo por sobretensão do barramento | |
| Supressão de oscilação | Otimiza o algoritmo de supressão de oscilação VF para atingir operação VF estável | |
| Função personalizada | Sem parar durante queda de energia instantânea | Durante uma queda de energia instantânea, a energia de feedback da carga é usada para compensar a queda de tensão, permitindo que o inversor continue funcionando em um curto período de tempo |
| Controle de separação V/F | Ajuste independentemente a voltagem e a frequência fornecidas | |
| Suporta múltiplos fieldbuses | Suporta múltiplos fieldbuses: Modbus, Profibus-DP, CANopen | |
| Controle do ventilador | Controle o modo de operação do ventilador e estenda a vida útil do ventilador | |
| Divisão de | Origem do comando | Painel de operação fornecido, terminal de controle fornecido, comunicação fornecida, comutado de várias maneiras |
| Fonte de freqüência | 9 fontes de frequência: digital fornecida, tensão analógica fornecida, corrente analógica fornecida, pulso fornecido, comunicação fornecida, comutada de várias maneiras | |
| Fonte de frequência auxiliar | 9 fontes de frequência auxiliar, que podem realizar com flexibilidade o ajuste fino da frequência auxiliar e a síntese de frequência | |
| Terminal de entrada | Padrão: | |
| 8 terminais de entrada digital, um dos quais suporta entrada de pulso de alta velocidade de até 50 KHz | ||
| 2 terminais de entrada analógicos, suportando entrada de tensão de 0~10 V ou entrada de corrente de 0/4~20 mA; | ||
| Terminal de saída | Padrão: | |
| 2 terminais de saída analógicos, suportando saída de tensão de 0~10 V ou saída de corrente de 0/4~20 mA | ||
| 2 terminais de saída de coletor aberto, um dos quais suporta saída de pulso de alta velocidade de sinal de onda quadrada de 0 ~ 50 KHz | ||
| 2 terminais de saída de relé | ||
| Operação do visor e do teclado | Display de LED | Parâmetros de exibição |
| Cópia de parâmetro | Os parâmetros podem ser copiados rapidamente através do painel de operação LED | |
| Bloqueio de teclas e seleção de função | Bloqueie parte ou todas as chaves e defina o escopo de algumas chaves para evitar operação incorreta | |
| função de proteção | Detecção de curto-circuito no motor ligado, proteção contra perda de fase de entrada/saída, proteção contra sobrecorrente, proteção contra sobretensão, proteção contra subtensão, proteção contra superaquecimento, proteção contra sobrecarga, etc. | |
| Meio Ambiente | Localização de uso | Em ambientes internos, longe da luz solar direta, sem poeira, gases corrosivos, gases inflamáveis, névoa de óleo, vapor de água, gotejamento de água ou sal, etc. |
| Altitude | < 1000m (redução quando maior que 1000m) | |
| Temperatura ambiente | -10°C~+40°C (redução quando a temperatura ambiente é de 40°C~50°C) | |
| Umidade | < 95% UR, sem condensação | |
| vibração | < 5.9 m/s² (0.6 g) | |
| Temperatura de armazenamento | －20℃~+60℃ | |
