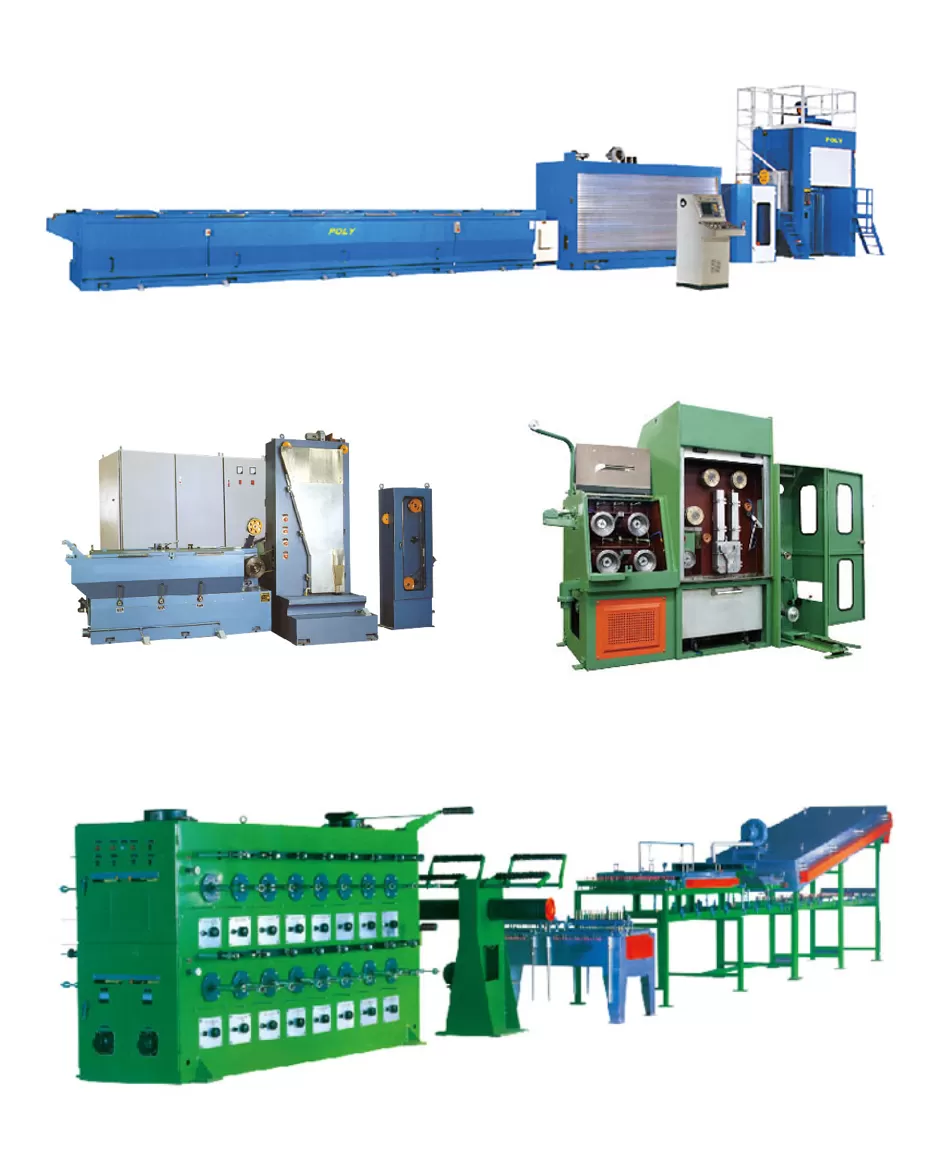

구리선 와이어 드로잉 머신용 GTAKE AC 모터 드라이브

진동 막대가 있는 와이어 드로잉 머신

1. 진동 막대를 사용하면 다음 두 가지로 나눌 수 있습니다.

• 피드포워드, 롤링 직경 계산: 권선 및 되감기 회전 속도 = 메인 엔진 선형 속도 / 권선 및 되감기 직경 / 3.14 / 감속비 + PID 출력; 기존 방식
• 피드포워드 없음, 롤링 직경 계산 없음(현재 권장되는 주요 방식): 순수 PID 제어, 드라이브에 의한 내부 처리, 메인 엔진은 피드포워드 신호를 제공할 필요가 없고, 권선 직경을 계산할 필요가 없습니다. 새로운 방식

두 모드의 차이점:

• 진동 바는 각 드라이브 제조업체가 사용하는 오래된 방식으로 사용하기 어렵습니다.
• 진동 막대가 없는 이것은 새로운 방안이며 현재 이런 방안을 구현할 수 있는 제조업체는 거의 없습니다. 이 방안의 배선과 사용은 간단합니다.

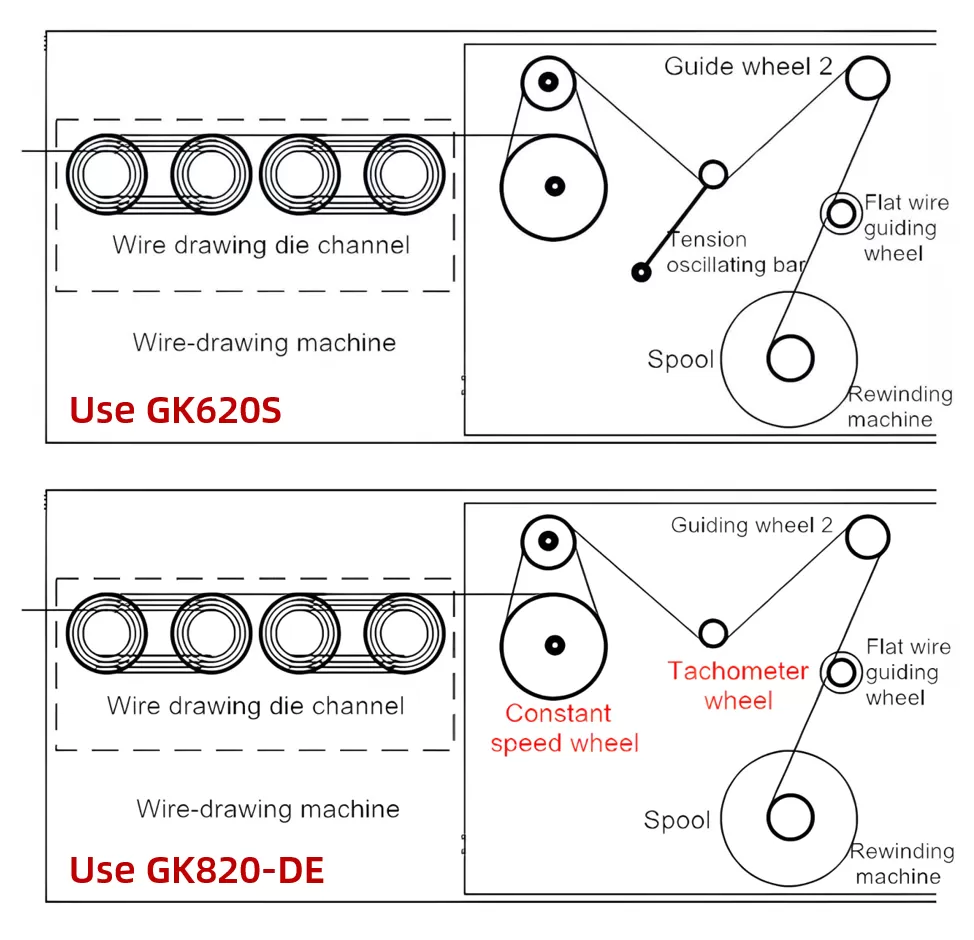

진동봉이 없는 와이어 드로잉 머신 (GK820-ED 사용)

• 근접 스위치로 주 엔진의 정속 휠의 선형 속도를 감지하고, 권선 및 되감기의 선형 속도 설정을 수행합니다. 타코미터 휠의 근접 스위치로 되감기의 선형 속도를 피드백으로 감지하고, 드라이브에 내장된 PID로 되감기 회전 속도를 제어합니다.
• 진동 막대를 사용한 방식과 비교하면 다음과 같은 장점이 있습니다.

1. 호스트 및 되감기 장력은 일정합니다(슬립 주파수는 항상 슬립 주파수로 설정됨). 진동 막대로 인해 되감기 장력이 변경되지 않으며 언제든지 장력을 조정할 수 있습니다(슬립 조정).
2. 와이어 드로잉 재료가 바뀌어도 진동 막대의 균형추를 조정할 필요가 없습니다.
3. 전위차계 감지 취소, 비접촉 근접 스위치로 변경, 고장률 및 수리 비용 대폭 절감

진동 막대가 없는 와이어 드로잉 머신

• 단일 와인딩

일반적인 구동과 동일하게 감는 코일링 블록

• 더블 와인딩

두 개의 코일링 블록이 동시에 감겨지고, 호스트는 두 개의 모터를 구동하여 감습니다. 전통적인 기계와 약간 다른 점이 하나 있는데, 호스트 콘 풀리는 두 세트의 금형 설계입니다.

더블 와인딩의 장점은 다음과 같습니다. 동일한 투자 전제 하에 생산 효율을 크게 개선하고 동일한 두 기계의 바닥 공간을 크게 줄이며, 두 개의 와이어 리와인딩 기계는 서로 독립적입니다. 하나가 작동하지 않거나 다른 상황에서 다른 기계의 정상적인 작동에 영향을 미치지 않습니다.
