유압 테스트 장비는 압력, 유량을 측정하고 유압 시스템의 성능을 감지하는 데 사용되는 통합 테스트 플랫폼입니다. 대학 실험, 압력 테스트, 산업 및 자동차와 같이 유량과 압력 측정이 필요한 다양한 분야에서 광범위하게 사용됩니다. 유압 테스트 장비의 주요 목적은 설계, 제조 및 유지 관리 프로세스 동안 이러한 시스템의 성능과 안전성을 보장하는 것입니다.
일반적으로 다음과 같은 구성요소로 구성됩니다.
1. 구동 모터: 파이프라인의 압력과 유량을 구동합니다.
2. 부하 모터: 토크를 제한하고 유압을 통해 구동 모터와 역토크를 실현합니다.
3. 유압 모터: 부하 모터는 부하를 생성하고, 이 부하가 유압 모터를 통해 테스트를 위한 압력으로 변환됩니다.

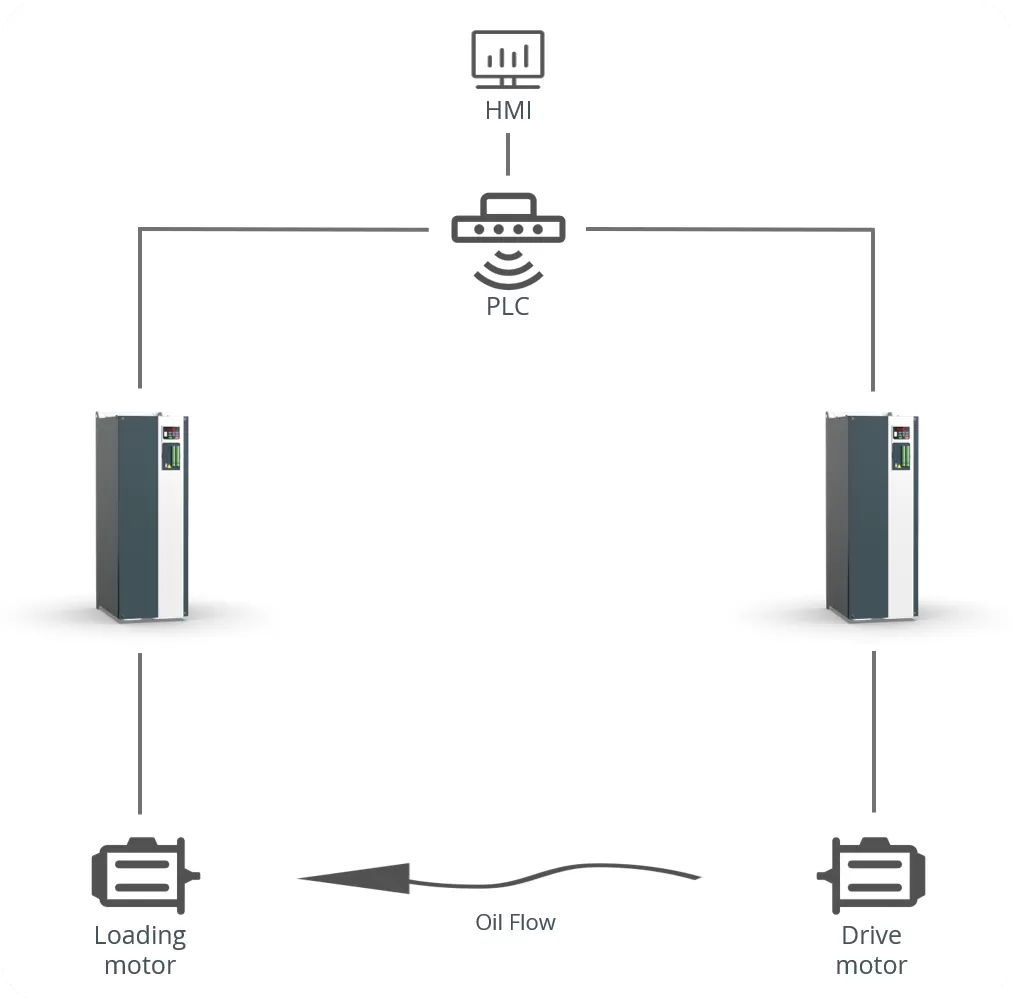

유압 테스트 벤치의 전기 제어는 구동 모터와 부하 모터의 두 부분으로 나뉩니다. 구동 모터는 폐쇄 루프 속도 제어를 사용하고, 그 속도는 유압 오일을 구동합니다. 부하 모터는 유압 모터에 부하를 생성하고, 출력 토크를 변경하여 압력을 변경하여 압력 테스트 요구 사항을 충족할 수 있습니다.
구성.
이 응용 프로그램에서 유압 테스트 장비에는 두 개의 모터에 해당하는 두 개의 GK900 시리즈 AC 드라이브가 장착되어 있습니다. 하나는 구동 모터 AC 드라이브, GK900-4T200G로, 200kW의 ZM 비동기 서보 모터와 매칭되고, 다른 하나는 부하 모터 AC 드라이브, GK900-4T132G로, 132kW의 ZM 비동기 서보 모터와 매칭됩니다.
GK900은 GK620, GK820을 보다 경제적인 가격으로 대체할 수 있는 북형 다용도 시리즈입니다. 또한 성능이 최적화되고 새로운 기능이 많이 추가되었습니다. 단순한 팬 및 펌프부터 가장 까다로운 산업까지 거의 모든 산업 분야에 적용할 수 있습니다.
