풍부한 주파수 설정 소스.
온라인 및 오프라인 자동 조정이 모두 가능합니다.

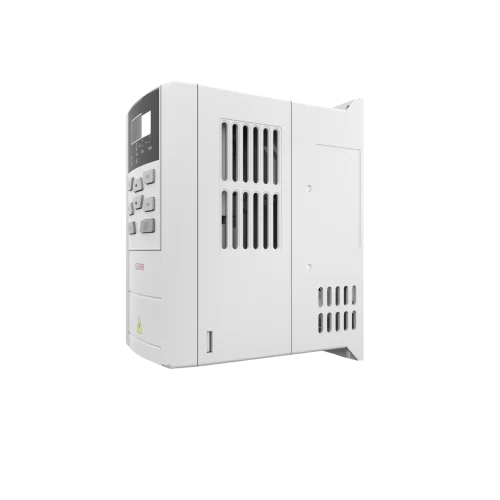

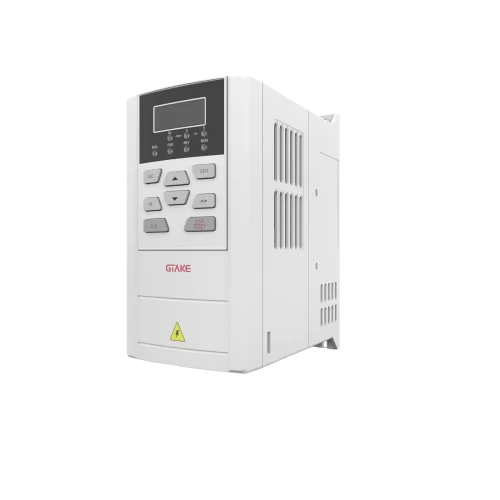

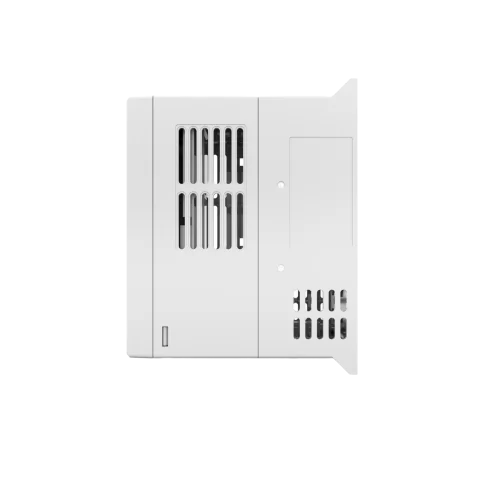

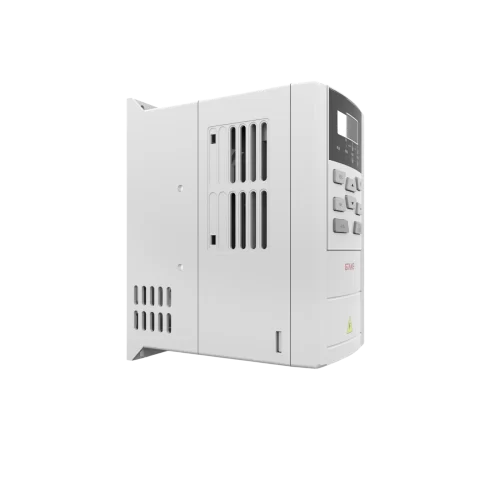

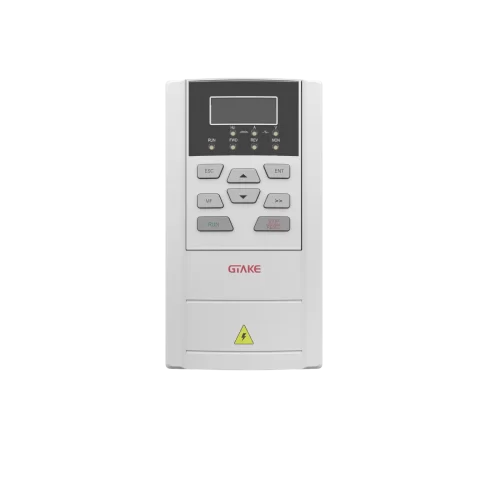

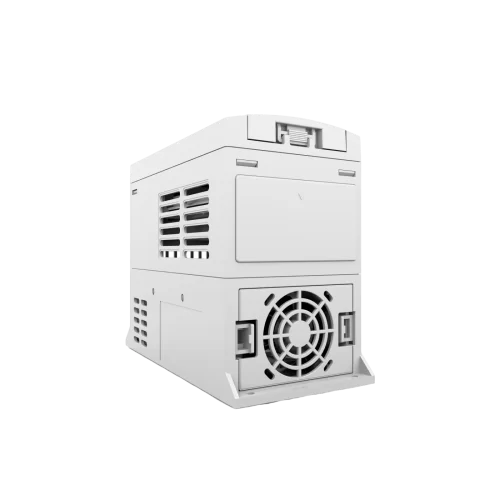

다양한 입력 및 출력 단자.GK620 기술적인 특징
| 전원 입력 | 정격 입력 전압 | 200V 레벨: 단상/220상 240V~XNUMXV |
| 400V 수준: 삼상 380V~440V | ||
| 진동수 | 50Hz/60Hz, 허용오차 ±5% | |
| 전압 범위 | 지속적인 전압 변동 ±10%, 짧은 변동 -15%~+10%, 즉 200V: 170V~264V, 400V: 323V~484V | |
| 전압 불균형 비율 <3%, IEC61800-2 요구 사항에 따른 왜곡 비율 | ||
| 정격 입력 전류 | 섹션 2.3 참조 | |
| 전원 출력 | 적용 모터(kW) | 섹션 2.3 참조 |
| 정격 전류 (A) | 섹션 2.3 참조 | |
| 출력 전압 (V) | 3상: 0~ 정격 입력 전압, 오류 < ±3% | |
| 출력 주파수 (Hz) | 0.00~ 600.00Hz; 단위: 0.01Hz | |
| 과부하 용량 | 150% – 1분, 180% – 10초, 200% – 0.5초 매 10분 | |
| 제어 특성 | V/f 패턴 | V / f 제어 |
| 센서리스 벡터 제어 1 | ||
| 센서리스 벡터 제어 2 | ||
| 동기 모터 센서리스 벡터 제어 | ||
| 속도 조절 범위 | 1:100(V/f 제어, 센서리스 벡터 제어 1) | |
| 1:200(센서리스 벡터 제어 2, 동기모터 센서리스 벡터 제어) | ||
| 속도 정확도 | ±0.5%(V/f 제어) | |
| ±0.2%(센서리스 벡터 제어 1&2, 동기모터 센서리스 벡터 제어) | ||
| 속도 변동 | ±0.3%(센서리스 벡터 제어 1&2, 동기모터 센서리스 벡터 제어) | |
| 토크 응답 | < 10ms (센서리스 벡터 제어 1 & 2, 동기 모터 센서리스 벡터 제어) | |
| 시동 토크 | 0.5Hz: 180%(V/f 제어, 센서리스 벡터 제어 1) | |
| 0.25Hz: 180%(센서리스 벡터 제어 2, 동기모터 센서리스 벡터 제어) | ||
| 기본 기능 | 시작 주파수 | 0.00 ~ 600.00Hz |
| 가속 감속 시간 | 0.00 ~ 60000s | |
| 스위칭 주파수 | 0.7kHz ~ 16kHz | |
| 주파수 설정 | 디지털 설정 + 제어판 ∧/∨ | |
| 디지털 설정 + 단자 UP/DOWN | ||
| 의사 소통 | ||
| 아날로그 설정(AI1/AI2/EAI) | ||
| 단자펄스 설정 | ||
| 모터 시동 방법 | 시작 주파수부터 시작됨 | |
| DC 브레이크 시동 | ||
| 플라잉 스타트 | ||
| 모터 정지 방법 | 정지 램프 | |
| 멈출 연안 | ||
| 램프 정지 + DC 브레이크 | ||
| 동적 제동 능력 | 브레이크 초퍼 작동 전압: | |
| 400V 수준: 650V-750V | ||
| 서비스 시간: 0-100.0s; GK620-4T55G/75L 이하용 브레이크 초퍼는 내장되어 있거나 선택적으로 내장될 수 있습니다. 표 2-1 참조 | ||
| DC 브레이크 용량 | DC 브레이크 시작 주파수: 0.00~600.00Hz | |
| DC 브레이크 전류: 0.0~100.0% | ||
| DC 브레이크 시간: 0.0~30.00s | ||
| 입력 단자 | 6개의 디지털 입력 중 하나는 고속 펄스 입력에 사용할 수 있으며 액티브 오픈 콜렉터 NPN, PNP 및 건식 접점 입력과 호환됩니다. 디지털 입력은 7개까지 확장 가능 | |
| 2개의 아날로그 입력. 그 중 하나는 전압/전류 프로그래밍이 가능하고 다른 하나는 전압만 지원합니다. 아날로그 입력은 3개까지 확장 가능하며 확장된 입력은 전압/전류 프로그래밍 가능 | ||
| 출력 단자 | 1개의 고속 펄스 출력, 0~50kHz 구형파 신호 출력. 주파수 설정, 출력 주파수 등의 신호를 출력할 수 있습니다. | |
| 1 디지털 출력 | ||
| 1개의 릴레이 출력(2개로 확장 가능) | ||
| 1개의 아날로그 출력(2개로 확장 가능), 전압/전류 출력 프로그래밍 가능; 주파수 설정이나 출력 주파수 등과 같은 신호를 출력할 수 있습니다. | ||
| 주요 기능 | 매개변수 복사, 매개변수 백업, 공통 DC 버스, 두 모터 매개변수 간의 자유로운 전환, 유연한 매개변수 표시 및 숨김, 다양한 마스터 및 보조 설정 및 전환, 플라잉 스타트, 다양한 가속/감속 곡선 옵션, 아날로그 자동 수정, 브레이크 제어, 16단계 속도 제어 프로그래밍 가능(2단계 속도는 유연한 주파수 명령 지원), 워블 주파수 제어, 고정 길이 제어, 카운트 기능, XNUMX개 이력 오류, 과여자 브레이크, 과전압 스톨 보호, 저전압 스톨 보호, 재시작 켜기 전력 손실, 주파수 건너뛰기, 주파수 바인딩, XNUMX가지 가속/감속 시간, 모터 열 보호, 유연한 팬 제어, 프로세스 PID 제어, 간단한 PLC, 다기능 키 프로그래밍 가능, 드루프 제어, 자동 튜닝, 약계자 제어, 높은- 정밀 토크 억제, V/f 분리 제어 | |
| 보호 기능 | 7장 - 문제 해결을 참조하십시오. | |
| 환경 | 운영 장소 | 실내, 직사광선이 없는 곳, 먼지, 부식성 가스, 인화성 가스, 오일 미스트, 수증기, 물방울, 염분 등이 없는 곳. |
| 고도 | 0-2000m. 고도가 1m를 초과하면 100m마다 1000% 감소 | |
| 환경 온도 | -10℃-40℃. 정격 출력 전류는 주변 온도가 1℃~1℃일 때 40℃마다 50%씩 감소해야 합니다. | |
| 상대 습도 | 0 ~ 95 %, 결로 없음 | |
| 진동 | 5.9m / s 미만2 (0.6g) | |
| 보관 온도 | -40 ℃ ~ + 70 ℃ | |
| 기타 | 정격 암페어에서의 효율성 | 정격 출력 |
| 7.5kW 이하: ≥93% | ||
| 11~45kW: ≥ 95% | ||
| 55kW 이상: ≥98% | ||
| 설치 | 벽걸이 형 | |
| IP 등급 | IP20 | |
| 냉각 방식 | 강제 공기 냉각 |
