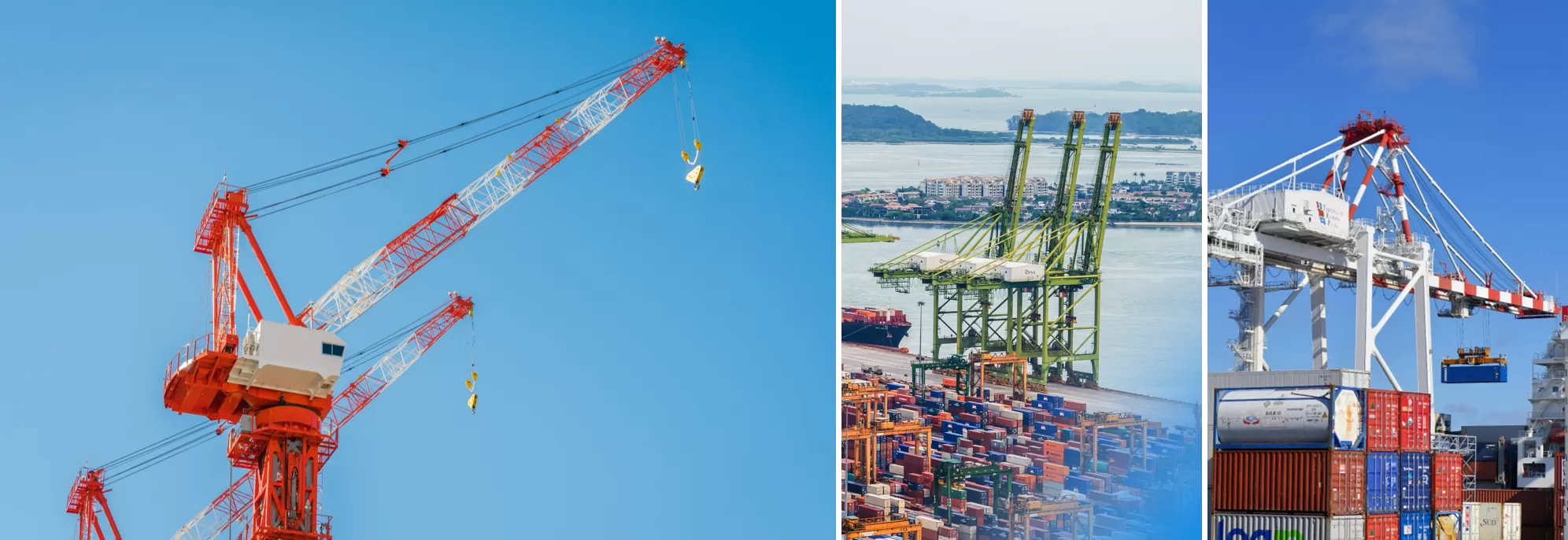

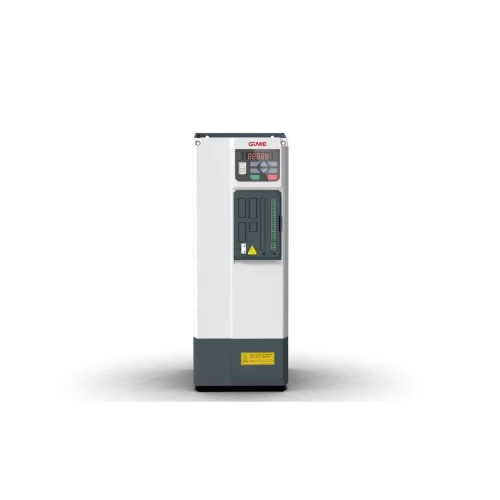

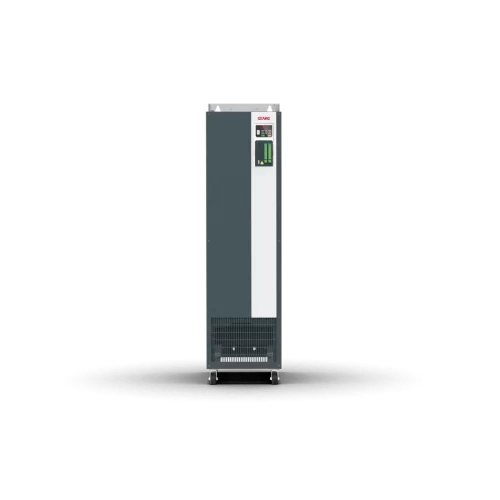

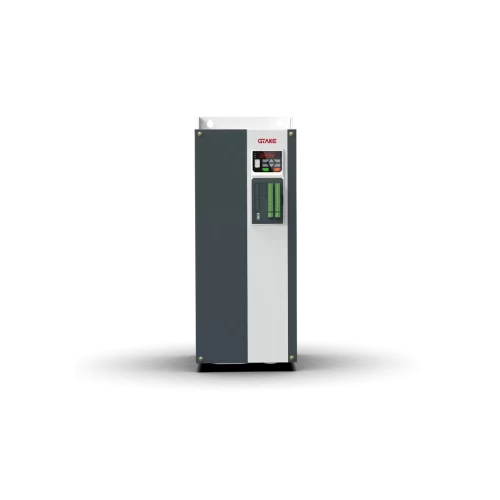

La serie GK900H è progettata come soluzione specifica per gru, che coniuga tecnologia di controllo all'avanguardia, robuste funzionalità di sicurezza ed efficienza eccezionale. La sua adattabilità a gru di diverse dimensioni ed esigenze operative, unita alla facilità di integrazione e manutenzione, la rendono la scelta ideale per migliorare le prestazioni e l'affidabilità delle gru.
Precisione del controllo della velocità: ±0.02%
Capacità di sovraccarico: 200%
Risposta di coppia <5 msCaratteristiche tecniche GK690
| Articolo | Specificazione | |
| Potenza di ingresso | tensione nominale | CA 3PH 690V (-15%~+15%) |
| Corrente di ingresso nominale | Vedere la tabella 2-1 | |
| Frequenza nominale | 50Hz/60Hz, intervallo di fluttuazione ±5% | |
| Potenza di uscita | Motore standard applicabile | Vedere la tabella 2-1 |
| Capienza stimata | Vedere la tabella 2-1 | |
| Corrente nominale | Vedere la tabella 2-1 | |
| Tensione di uscita | Uscita trifase in condizioni di ingresso nominali, tensione di ingresso 3~nominale, errore inferiore a ±0% | |
| Funzioni di base | Frequenza massima | 0~300Hz, 0~3000Hz possono essere personalizzati in base alle esigenze del cliente |
| Frequenza portante | 0.5 KHz~16.0 KHz, la frequenza portante può essere regolata automaticamente | |
| Risoluzione della frequenza di ingresso | Impostazione digitale: 0.01 Hz; impostazione analogica: 0.1 Hz | |
| modalità di controllo | Controllo V/F, controllo vettoriale 1 senza PG, controllo vettoriale con PG | |
| Coppia di spunto | 0.5 Hz/150% | |
| Capacità di sovraccarico | Per il modello G, 150% di corrente nominale per 60 secondi; 180% di corrente nominale per 10 secondi (modello G) | |
| Aumento della coppia | Aumento automatico della coppia; aumento manuale della coppia 0.1%~30.0% | |
| Curva di accelerazione e decelerazione | Modalità di accelerazione e decelerazione lineare o a S. Quattro tempi di accelerazione e decelerazione, che vanno da 0.0 a 3600.0 s | |
| Frenatura DC | Frequenza di frenatura CC: 0.00 Hz ~ frequenza massima, tempo di frenatura: 0.0 s ~ 50.0 s, valore corrente di azione frenante: 0.0% ~ 100.0% | |
| Controllo della corsa | Intervallo di frequenza di jog: 0.00 Hz ~ 50.00 Hz. Tempo di accelerazione e decelerazione di jog 0.0 s ~ 3600.0 s | |
| PLC semplice, funzionamento multi-velocità | È possibile ottenere un funzionamento fino a 16 velocità tramite PLC integrato o terminali di controllo | |
| PID integrato | Il controllo del processo in circuito chiuso può essere realizzato facilmente | |
| Regolazione automatica della tensione (AVR) | Mantiene automaticamente costante la tensione di uscita quando cambia la tensione di rete | |
| Soppressione della corrente | Quando cambia il carico operativo VF, la corrente di uscita viene automaticamente limitata | |
| Funzione di limitazione rapida della corrente | Riduce al minimo i guasti da sovracorrente e protegge il normale funzionamento dell'azionamento | |
| Soppressione dinamica delle sovratensioni | Sopprime automaticamente il feedback energetico quando cambia la frequenza operativa per evitare lo scatto della sovratensione del bus | |
| Soppressione delle oscillazioni | Ottimizza l'algoritmo di soppressione dell'oscillazione VF per ottenere un funzionamento VF stabile | |
| Funzione personalizzata | Non-stop durante l'interruzione di corrente istantanea | Durante un'interruzione di corrente istantanea, l'energia di feedback del carico viene utilizzata per compensare la caduta di tensione, consentendo all'azionamento di continuare a funzionare in un breve periodo di tempo |
| Controllo di separazione V/F | Regolare in modo indipendente la tensione e la frequenza fornite | |
| Supporta più bus di campo | Supporta più bus di campo: Modbus, Profibus-DP, CANopen | |
| Controllo della ventola | Controlla la modalità di funzionamento della ventola e prolunga la durata della ventola | |
| Funzionamento | Fonte di comando | Pannello operativo fornito, terminale di controllo fornito, comunicazione fornita, commutata in vari modi |
| Sorgente di frequenza | 9 sorgenti di frequenza: digitale data, tensione analogica data, corrente analogica data, impulso dato, comunicazione data, commutata in vari modi | |
| Sorgente di frequenza ausiliaria | 9 sorgenti di frequenza ausiliarie, che possono realizzare in modo flessibile la messa a punto fine della frequenza ausiliaria e la sintesi di frequenza | |
| Terminale di ingresso | Standard: | |
| 8 terminali di ingresso digitali, uno dei quali supporta l'ingresso di impulsi ad alta velocità fino a 50 KHz | ||
| 2 terminali di ingresso analogici, che supportano l'ingresso di tensione 0~10V o l'ingresso di corrente 0/4~20mA; | ||
| Terminale di uscita | Standard: | |
| 2 terminali di uscita analogici, che supportano l'uscita di tensione 0~10V o l'uscita di corrente 0/4~20mA | ||
| 2 terminali di uscita a collettore aperto, uno dei quali supporta l'uscita a impulsi ad alta velocità del segnale a onda quadra da 0~50 KHz | ||
| 2 terminali di uscita relè | ||
| Funzionamento del display e della tastiera | Display a LED | Visualizza i parametri |
| Copia dei parametri | I parametri possono essere copiati rapidamente tramite il pannello operativo LED | |
| Blocco tasti e selezione funzioni | Bloccare una parte o tutti i tasti e definire l'ambito di alcuni tasti per evitare operazioni errate | |
| funzione di protezione | Rilevamento di cortocircuito del motore all'accensione, protezione da perdita di fase in ingresso/uscita, protezione da sovracorrente, protezione da sovratensione, protezione da sottotensione, protezione da surriscaldamento, protezione da sovraccarico, ecc. | |
| Ambiente | Luogo di utilizzo | Al chiuso, al riparo dalla luce solare diretta, senza polvere, gas corrosivi, gas infiammabili, nebbia d'olio, vapore acqueo, gocce d'acqua o sale, ecc. |
| altitudine | < 1000 m (declassamento se superiore a 1000 m) | |
| Temperatura ambiente | -10°C~+40°C (declassamento quando la temperatura ambiente è 40°C~50°C) | |
| Umidità | < 95%RH, senza condensa | |
| Vibrazione | < 5.9 m/s² (0.6 g) | |
| Immagazzinamento | －20℃~＋60℃ | |
