In molte applicazioni industriali, la scelta del giusto dispositivo di controllo motore è essenziale per un funzionamento sicuro, una lunga durata delle apparecchiature e il risparmio energetico. Ecco perché il confronto tra azionamento a frequenza variabile e avviatore statico è così importante. Sebbene entrambi i dispositivi favoriscano un avviamento fluido dei motori e riducano lo stress elettrico, le loro funzioni e prestazioni sono molto diverse. Comprendere queste differenze aiuta ingegneri e utenti a scegliere la soluzione migliore per le loro condizioni di lavoro.
Perché sono necessari gli avviatori motore
Per comprendere il ruolo di questi dispositivi, è utile partire dalle basi. I motori a induzione assorbono una corrente di spunto molto elevata durante l'avviamento perché la resistenza dei loro avvolgimenti è bassa. Questa corrente improvvisa può essere diverse volte superiore alla corrente nominale, il che sottopone a stress le parti meccaniche e aumenta il rischio di danni elettrici. Pertanto, è necessario un avviatore per ridurre la corrente iniziale e proteggere l'apparecchiatura. È qui che entrano in gioco gli avviatori statici e i variatori di frequenza (VFD), ma ognuno funziona in modo diverso.
Cos'è un avviatore graduale?
Dopo aver compreso la necessità di avviare i motori in modo controllato, il primo dispositivo da introdurre è il soft starter. Un soft starter è un dispositivo di controllo della tensione utilizzato per ridurre l'elevata corrente di spunto all'avvio di un motore. Funziona aumentando gradualmente la tensione fornita al motore, consentendogli un avviamento graduale anziché un'accelerazione improvvisa alla massima velocità.
Come funzionano gli avviatori graduali
Per ottenere questo controllo fluido, gli avviatori statici utilizzano tiristori a semiconduttore (SCR). In un avviatore statico trifase, sei tiristori sono collegati in una configurazione back-to-back. Poiché gli avviatori statici riducono la tensione durante l'avviamento, il motore produce anche una coppia inferiore. Questa soluzione è adatta per applicazioni in cui non è richiesta una coppia di carico elevata all'inizio, ma non è ideale per apparecchiature di avviamento ad alta coppia.
Dove vengono utilizzati gli avviatori statici
Gli avviatori statici sono comunemente utilizzati in:
- Pompe
- Fan
- Trasportatori per carichi leggeri
- Apparecchiature HVAC
Queste applicazioni richiedono un avviamento e un arresto graduali, ma non necessitano di velocità variabile. Un altro vantaggio è che i soft starter sono convenienti e facili da installare, il che li rende una soluzione economica per i sistemi a velocità fissa.
Che cos'è un azionamento a frequenza variabile (VFD)?
Mentre un avviatore statico controlla solo l'avvio e l'arresto, un convertitore di frequenza (VFD) va ben oltre. Un VFD regola sia la tensione che la frequenza, consentendo un controllo completo della velocità durante tutto il funzionamento del motore. Ecco perché la parola chiave Variatore di frequenza vs Soft Starter è un termine spesso discusso nelle applicazioni di risparmio energetico e di controllo dei processi.
Come funzionano i VFD
Un VFD è composto da tre sezioni principali:
- Raddrizzatore: converte l'ingresso CA in CC
- Filtro CC – Livella la tensione CC
- Inverter: converte la corrente continua in corrente alternata a frequenza regolabile
Poiché la velocità del motore è direttamente correlata alla frequenza, il VFD può controllare con precisione la velocità in base alle esigenze del processo. Ciò garantisce non solo un avvio fluido, ma anche un funzionamento efficiente.
I moderni VFD includono controllo vettoriale, boost di coppia, protezione da sovraccarico e molte altre funzionalità avanzate. Offrono una coppia elevata a bassa frequenza, rendendoli adatti all'avviamento con carichi pesanti e ad applicazioni impegnative.
Dove vengono utilizzati i VFD
I VFD sono ampiamente utilizzati in:
- Compressori
- Ascensori
- Miscelatori e frantoi
- Macchine per estrusione
- Linee di produzione che necessitano di un controllo flessibile della velocità
- Sistemi di pompe e ventilatori a risparmio energetico
Qualsiasi applicazione che richieda una regolazione della velocità in tempo reale o un migliore controllo del processo trae vantaggio da un VFD.
Convertitore di frequenza variabile vs avviatore graduale: principali differenze tecniche
Con una chiara comprensione di entrambi i dispositivi, il confronto tra VFD e soft starter diventa più semplice.
Avvio delle prestazioni
- Avviatore graduale: riduce la tensione, ma la coppia è più debole.
- VFD: utilizza un controllo a bassa frequenza, offrendo un'elevata coppia di avviamento e un'accelerazione più fluida.
Controllo della velocità
- Avviamento graduale: nessuna regolazione della velocità dopo l'avvio.
- VFD: Controllo completo della velocità durante l'intero funzionamento.
Risparmio energetico
- Soft Starter: risparmia energia solo durante l'avviamento.
- VFD: consente di risparmiare energia durante il funzionamento a pieno regime regolando la velocità del motore in base al carico.
Motoprotettori
- Avviatore graduale: protezione di base contro sovraccarico e caduta di tensione.
- VFD: protezione avanzata che include sovracorrente, surriscaldamento, cortocircuito e prevenzione dello stallo.
Costo e complessità
- Avviatore graduale: costi inferiori, installazione semplice.
- VFD: costo iniziale più elevato, ma maggiori risparmi e prestazioni a lungo termine.
Quando scegliere un avviatore graduale o un VFD
La scelta tra un VFD e un soft starter dipende dalle esigenze dell'applicazione.
Scegli un avviatore graduale se:
- Il motore gira a velocità costante
- Sono richiesti solo un avvio e un arresto graduali
- Il budget è limitato
- Il carico è da leggero a medio
- Il risparmio energetico durante il funzionamento non è una priorità
Scegli un VFD se:
- Il processo richiede velocità variabile
- L'applicazione richiede un'elevata coppia di avviamento
- Il risparmio energetico è importante
- L'apparecchiatura funziona in condizioni di carico variabili
- Desideri una protezione del sistema più forte e una maggiore durata del motore
Conclusione: selezione del dispositivo di controllo motore corretto
In sintesi, comprendere le differenze tra un azionamento a frequenza variabile e un avviatore statico è essenziale per scegliere la soluzione giusta. Un avviatore statico è ideale per un avviamento graduale in applicazioni a velocità fissa, mentre un VFD offre pieno controllo, maggiore efficienza e prestazioni migliori in ambienti dinamici o sensibili al consumo energetico. La scelta finale dipende dai requisiti di velocità, dalle caratteristiche del carico, dal budget e dagli obiettivi operativi a lungo termine.

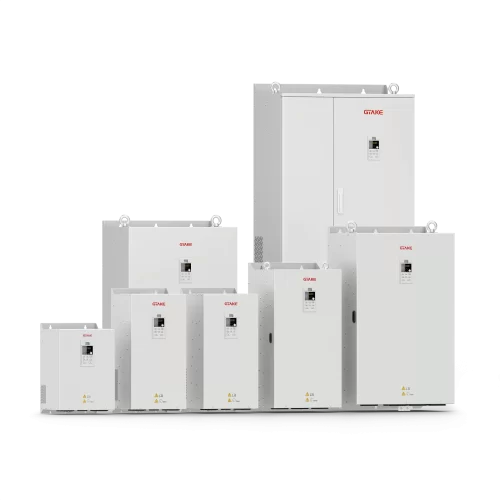

Se stai cercando un affidabile Fornitore di azionamenti VFD Per supportare i vostri sistemi industriali, GTAKE è pronta ad aiutarvi. Offriamo soluzioni VFD stabili, efficienti e facili da usare per diverse applicazioni. Contattate GTAKE per saperne di più sui nostri prodotti VFD e sul supporto tecnico. Non esitate a contattare i nostri esperti per ricevere assistenza nella scelta del VFD più adatto al vostro sistema.
