Con l'accelerazione del passaggio alla mobilità elettrica, il controller del motore si è affermato come uno dei componenti più critici nei sistemi dei veicoli elettrici (EV). Fungendo da cervello del gruppo propulsore, regola il modo in cui l'energia della batteria viene utilizzata per azionare il motore elettrico, influenzando non solo le prestazioni del veicolo, ma anche l'efficienza energetica e la sicurezza.
Per garantire un funzionamento ottimale, gli ingegneri devono considerare attentamente vari fattori tecnici durante la progettazione e lo sviluppo di Controllori per motori elettrici.
1. Tipo di motore e strategia di controllo
Innanzitutto, la scelta dell'architettura corretta del controller del motore dipende in larga misura dal tipo di motore elettrico utilizzato nel veicolo elettrico. Ogni tipo di motore ha requisiti di controllo distinti, che influenzano la complessità e il costo del controller.
Controller per motori BLDC: utilizzano algoritmi di controllo a orientamento di campo (FOC), diretti (DFOC) o indiretti (IFOC). Mentre il DFOC si basa su sensori per un controllo preciso di coppia e velocità, l'IFOC stima la posizione del rotore senza hardware aggiuntivo. Entrambi offrono un'elevata efficienza, ma richiedono capacità di calcolo avanzate.
Controller per motori a induzione CA: gestiscono la conversione da CC a CA e controllano con precisione la velocità e la coppia del motore. La loro capacità di supportare la frenata rigenerativa e un'accelerazione fluida li rende una scelta popolare per la propulsione, sebbene richiedano un controllo affidabile in tempo reale.
Controller PMSM: i controller per motori sincroni a magneti permanenti offrono elevate prestazioni ed efficienza energetica, ideali per applicazioni EV di alta qualità. Tuttavia, il loro utilizzo su magneti in terre rare e sistemi di controllo complessi comporta costi aggiuntivi e difficoltà di progettazione.
La scelta del tipo di motore appropriato e della strategia di controllo corrispondente è la base per un sistema EV efficiente.
2. Conversione di potenza e gestione della coppia
Una volta stabilito l'abbinamento motore-regolatore, il successivo aspetto fondamentale da considerare è l'efficienza con cui il regolatore converte e fornisce energia elettrica.
Conversione CC/CA: per le applicazioni con motori CA, il controller deve convertire in modo efficiente l'uscita CC della batteria in CA. I livelli di tensione e corrente devono corrispondere ai requisiti del motore per garantire prestazioni senza sovraccarichi.
Controllo di coppia: il controller modula la coppia in base all'input del conducente, in genere tramite il pedale dell'acceleratore. Ciò avviene regolando la frequenza e l'ampiezza della corrente fornita al motore, che influisce direttamente sulla velocità e sull'accelerazione del veicolo.
Un controller ben progettato deve gestire questo comportamento dinamico in tempo reale, garantendo un funzionamento regolare in diverse condizioni di guida.
3. Integrazione della frenata rigenerativa
Nei moderni veicoli elettrici, la frenata rigenerativa non è più un optional: è essenziale per migliorare l'efficienza energetica e aumentare l'autonomia del veicolo.
In frenata, il motore funziona come un generatore, convertendo l'energia cinetica in energia elettrica e immagazzinandola nella batteria. Il controller del motore svolge un ruolo centrale nella gestione di questo flusso di potenza bidirezionale, garantendo una decelerazione fluida e un recupero di energia sicuro.
Tuttavia, la frenata rigenerativa non è sempre sufficiente, soprattutto durante le frenate di emergenza o quando si mantiene fermo il veicolo in pendenza. In questi casi, i meccanismi di frenata tradizionali o i sistemi di frenata ausiliari devono integrare il sistema rigenerativo.
4. Protezione termica ed elettrica
Sicurezza e affidabilità sono fondamentali nel funzionamento dei veicoli elettrici. Un controller del motore elettrico robusto deve proteggere sia se stesso che l'intero sistema elettrico da diverse condizioni di guasto.
- Gestione termica: il raffreddamento attivo (ad esempio tramite ventole o raffreddamento a liquido) e i sensori termici aiutano a prevenire il surriscaldamento.
- Protezione da sovracorrente/sovratensione: queste caratteristiche prevengono i danni dovuti a picchi di corrente o guasti alla batteria.
- Meccanismi di sicurezza: funzionalità quali il blocco motore, i protocolli di spegnimento e il monitoraggio dell'isolamento migliorano la resilienza del sistema in caso di guasti.
Queste funzioni di protezione garantiscono affidabilità a lungo termine e funzionamento sicuro in diverse condizioni ambientali e di carico.
5. Comunicazione e integrazione
In un veicolo elettrico, la comunicazione fluida tra i sottosistemi è fondamentale per un funzionamento coordinato. Il controller del motore deve supportare protocolli standard come il CAN Bus per interfacciarsi con il sistema di gestione della batteria (BMS), l'unità di controllo del veicolo (VCU) e gli strumenti diagnostici.
Una comunicazione efficiente consente al sistema di:
- Scambio di dati in tempo reale (ad esempio, tensione della batteria, richieste di coppia)
- Monitorare la salute del sistema
- Rilevare guasti e avviare azioni protettive
Un approccio progettuale integrato garantisce che il controller del motore diventi un componente ben sincronizzato all'interno dell'ecosistema più ampio del veicolo.
6. Selezione dei componenti e ottimizzazione del sistema
Il dimensionamento dei componenti è fondamentale per ottenere le prestazioni e l'efficienza desiderate senza costi o complessità inutili.
Abbinamento motore-inverter: per selezionare la coppia motore-inverter corretta, è necessario definire chiaramente i requisiti di coppia e velocità, insieme ai cicli di lavoro.
Dimensionamento della pompa per le funzioni operative: per i veicoli che svolgono attività ausiliarie (ad esempio, caricatori, camion della spazzatura), il controller deve gestire anche le pompe elettriche ad alto consumo energetico. Il controllo dinamico della velocità della pompa può ridurre significativamente gli sprechi energetici.
Gestione delle funzioni ausiliarie: funzioni come lo sterzo e i freni di stazionamento devono essere supportate, spesso con sistemi di standby a basso consumo energetico che funzionano in modo indipendente per ridurre al minimo il consumo di energia quando non sono in uso.
È necessario trovare un equilibrio tra architetture centralizzate e decentralizzate. I sistemi centralizzati semplificano l'integrazione, ma possono essere meno efficienti dal punto di vista energetico. I sistemi decentralizzati offrono un'efficienza mirata, ma possono aumentare i costi e la complessità della distinta base (BOM).
7. Selezione dell'algoritmo di controllo
Infine, le prestazioni del controller del motore sono determinate dai suoi algoritmi di controllo. Opzioni come il controllo diretto della coppia (DTC) e i metodi FOC avanzati consentono una regolazione di coppia e velocità estremamente reattiva.
La scelta dell'algoritmo dipende da:
- Tipo di motore utilizzato
- Prestazioni dinamiche desiderate
- Risorse informatiche disponibili
- Cicli di lavoro reali
La scelta dell'algoritmo giusto garantisce un equilibrio tra reattività, efficienza energetica e vincoli hardware.
Conclusione
Progettare un controller per motori elettrici non significa solo selezionare l'hardware: richiede una profonda conoscenza del funzionamento del veicolo, dell'efficienza energetica, dei requisiti di sicurezza e delle strategie di controllo. Dalla compatibilità del motore alla conversione di potenza, dalla frenata rigenerativa ai protocolli di comunicazione, ogni aspetto deve essere attentamente considerato per un'integrazione di successo.
Poiché la domanda di veicoli elettrici ad alte prestazioni e a basso consumo energetico continua a crescere, le soluzioni avanzate per il controllo dei motori rimarranno al centro dell'innovazione nella progettazione dei veicoli elettrici.
Cerchi una consulenza esperta in soluzioni di controllo motore per motociclette o veicoli elettrici?

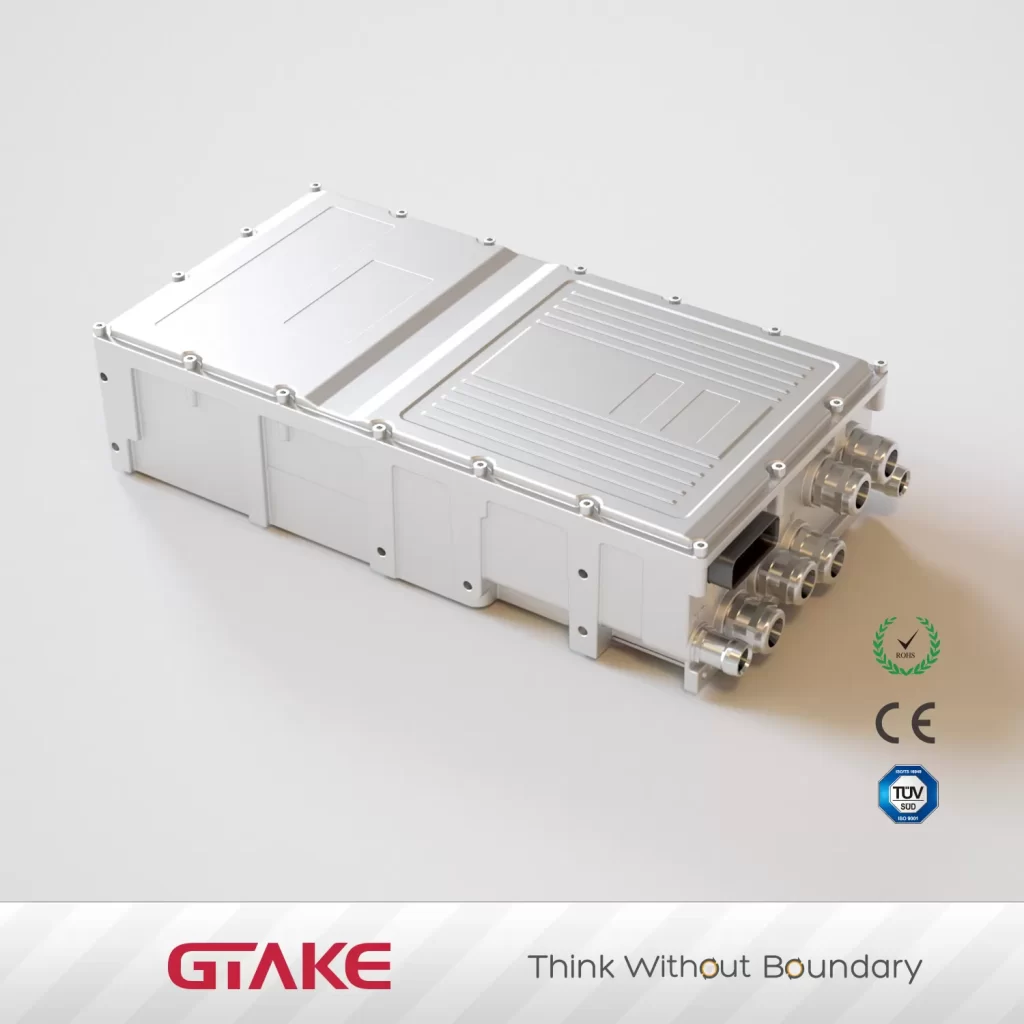

PRENDERE offre unità di controllo motore per veicoli elettrici affidabili e ad alte prestazioni, personalizzate per le esigenze della vostra applicazione. Contattateci oggi stesso per saperne di più sulle nostre tecnologie MCU all'avanguardia.
