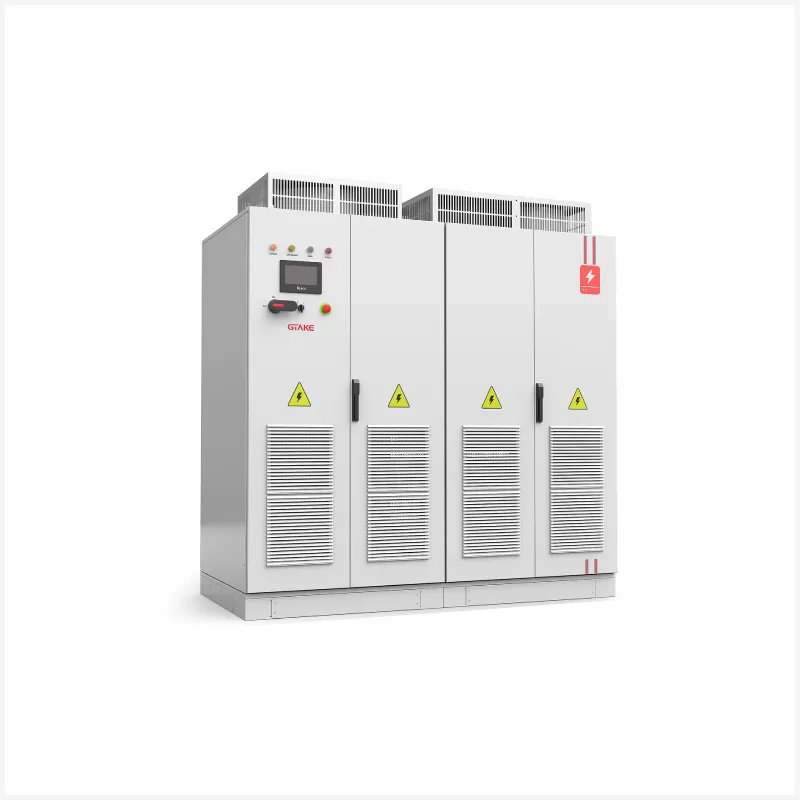

Le variateur AC à quatre quadrants GTAKE PFQD peut non seulement simuler avec précision et rapidité le couple de charge requis, mais également réinjecter l'énergie régénérée du système d'entraînement vers le réseau via son unité AFE, réduisant ainsi la consommation électrique sans générer d'interférences harmoniques supplémentaires et offrant une énergie remarquable. économie dans les applications avec des freins fréquents, telles que les grues, les centrifugeuses, les fraiseuses, les systèmes de remorquage mutuel de moteurs et d'essais en soufflerie, etc.
Technologie unique de contrôle de fréquence de commutation, atteint une fréquence de sortie jusqu'à 1500 XNUMX Hz.
Conception de tunnel isolé pour la dissipation thermique.
La technologie avancée de rectification PWM est adoptée sur le frontal actif, ce qui réduit considérablement la distorsion harmonique totale du courant, THDi≤2.5 %.| Côté AFE | |
| Voltag évalué | 3AC 380/400/415/440/460/480V (valeur efficace de la tension secteur) |
| Plage de tension admissible | 304 – 437 V (Tension nominale, -20 % – +15 %) |
| courant nominal | 60 - 1100A |
| Fréquence nominale | 50 / 60Hz ± 2.5Hz |
| THD actuel | <3 %, 2.5 % à la puissance nominale |
| Facteur de puissance | ≥ 0.99 |
| Capacité de surcharge | 150%, 1min |
| Côté entraînement | |
| Puissance nominale | 30 kW – 630 kW (peut être personnalisé) |
| Plage de tension d'entrée | 300 Vdc – 1000 XNUMX Vdc (plage de tension d’entrée du bus DC) |
| courant nominal | 60A – 1100A (peut être personnalisé) |
| Tension de sortie Vrms | 3 AC, 0 – Udc /1.414, écart < ±3% (Udc : tension du bus d'entrée) |
| Fréquence de sortie | 0.00 – 600.00 Hz, résolution : 0.01 Hz (fréquence de sortie 0.0 – 1500.0 XNUMX Hz en option) |
| Capacité de surcharge | 150 %, 1 min ; 180 %, 10 s ; 200 %, 0.5 s (une fois toutes les 10 minutes) |
| Mode de contrôle | Contrôle vectoriel en boucle fermée (FOC) |
| Plage de vitesse | 1:1000 |
| Précision du contrôle de la vitesse | ± 0.02% |
| Fluctuations de vitesse | ± 0.1% |
| Précision du contrôle du couple | ± 3% |
| Temps de réponse au couple | ≤5 ms (temps de chargement soudain de 10 % à 90 % de la charge nominale) |
| Entrée numérique | |
| Entrées numériques programmables | 7 (local), 9 (extensible) |
| Logique | NPN ou PNP |
| Niveau de tension | 10 - 30V |
| Gamme de fréquences | 0-200Hz |
| Entrée | 24 V CC, 5 mA |
| Entrée analogique | |
| Entrées analogiques | 3 (4) |
| Modes | Tension ou courant |
| Niveau | 0 à +10 V, -10 V à +10 V, 0/4 à 20 mA (évolutif) |
| Correction automatique | OUI |
| Sortie numérique | |
| Sorties numériques programmables | 3 (4) |
| Niveau de tension à la sortie numérique | Tension ou courant |
| Niveau actuel | 0 à +10 V, -10 V à +10 V, 0/4 à 20 mA (évolutif) |
| Sortie d'impulsion max. Fréquence de sortie | OUI |
| Sortie analogique | |
| Sorties analogiques programmables | 2 (local), 4 (extensible) |
| Plage de tension / plage de courant | 0 – 10 V / 0 – 20 mA |
| Sortie relais | |
| Sorties relais programmables | 2 (4) |
| Entrée d'impulsion | |
| Entrée d'impulsion | 1 (programmable) |
| Gamme de fréquences | 0.1 Hz à 50 kHz |
| Niveau de tension | 10-30V |
| Autres | |
| Interface Operation | Panneau de commande / logiciel PC |
| Communication | Par défaut : 485, en option : ProfiNet / EtherCAT / CAN |
| Ambiant | |
| Vibration | Moins de 5.9 m/s² (0.6 g) |
| Humidité | Humidité relative 5% – 95 %. Pas de condensation |
| température ambiante | -10°C ~ 50°C |
| Altitude | 0 - 2,000 m |
| Courant de sortie nominal déclassé de 1 % tous les 100 m au-dessus de 1,000 XNUMX m | |
| La température de stockage | -40 à +70 ºC |
| qualité IP | IP 20 |
| méthode de refroidissement | Refroidissement par air forcé |
