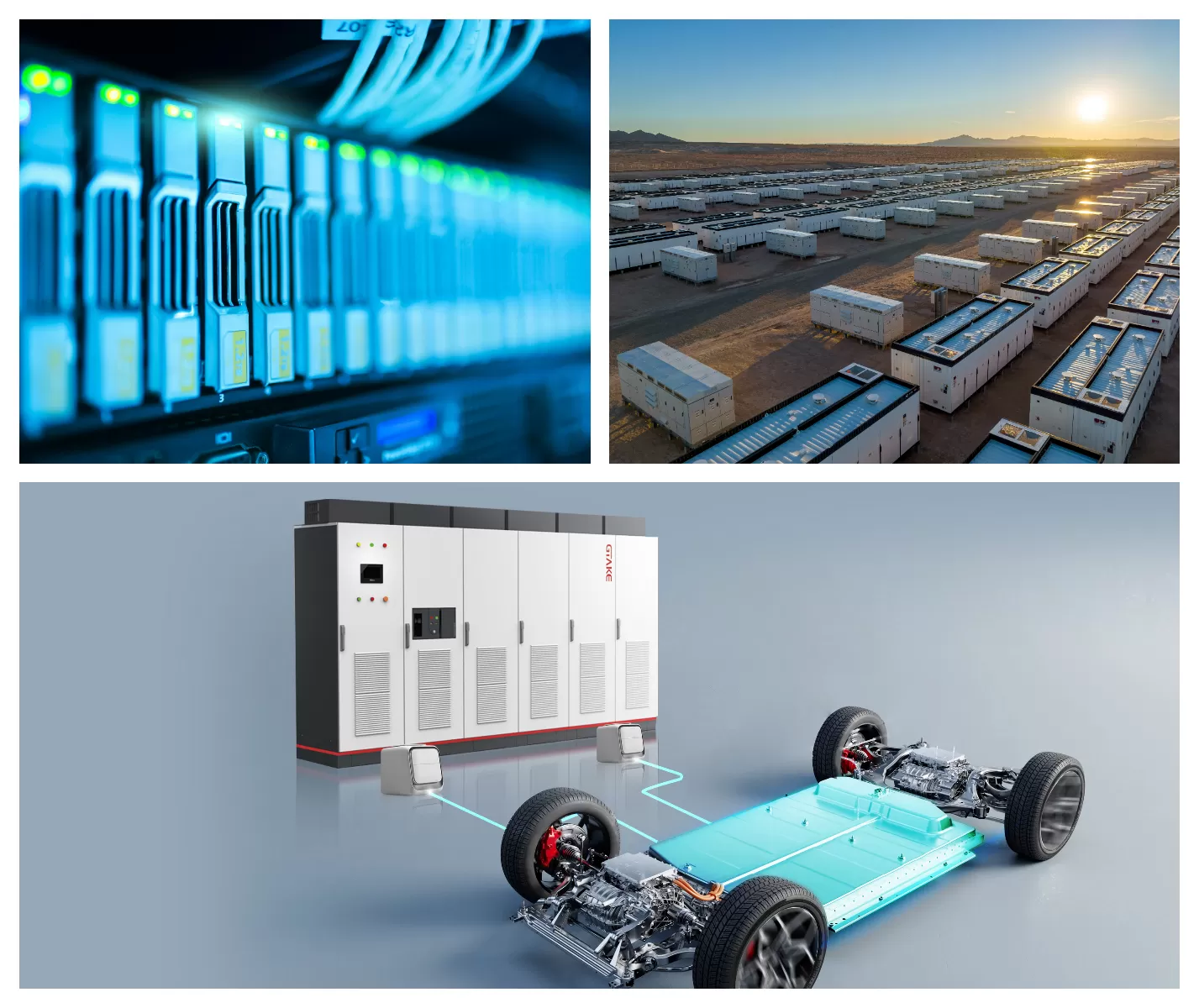

Le système de test des blocs-batteries PCBS utilise une technologie de contrôle IGBT avancée pour simuler diverses conditions de fonctionnement des véhicules électriques, des stations de stockage d'énergie et des alimentations de communication et teste de manière exhaustive les performances électriques des modules/blocs de batteries, facilitant ainsi l'évaluation de la qualité, les tests de production et les lots. contrôles de cohérence. Sa conception modulaire offre flexibilité et fonctionnement indépendant des canaux pour des tests efficaces.
Précision du courant de haute précision : ±0.03 % FS
Précision de tension de haute précision : ±0.02 % FS
Taux d'échantillonnage élevé : 10 ms | Spécifications de l'équipement | La puissance constante maximale de la connexion parallèle à deux canaux est de 800 kW |
| Nombre de canaux d'équipement | Canal unique 1 canal double |
| Mode de contrôle des canaux | Chaque canal contrôle indépendamment, le courant et la tension sont mesurés dans un système à quatre fils |
| Caractéristiques du canal | L'énergie de décharge est renvoyée vers le réseau électrique, les canaux adjacents peuvent être mis en parallèle de manière arbitraire |
| Protection | Protection des données en cas de panne de courant |
| Opération hors ligne des équipements | |
| Démarrage continu | |
| Protection contre les surtensions, protection contre les sous-tensions, protection de capacité, protection contre les surintensités, protection contre les sous-intensités, protection contre la température | |
| Protection de connexion inverse | |
| Exigences du réseau | AC380V ±10% / fréquence 50Hz ±2Hz |
| Anti-poussière / dissipation de chaleur | Oui |
| Protection contre les pertes de puissance involontaires | Équipé d'une protection contre les pertes de puissance, reprenez l'étape de test lorsque l'alimentation est rétablie après une interruption. |
| Arrêt de sécurité 1 | Oui |
| Environnement de travail | Température : 0°C ~ 40°C. Humidité : 0% ~ 85% HR (sans condensation) |
| méthode de refroidissement | refroidissement par air |
| Bruit d'équipement | ≤75dB |
| Efficacité des équipements | ≥ 95 % (côté équipement) (modèles basse tension ≥ 90 %) |
| Facteur de puissance | Efficacité ≥ 0.99 |
| THD | THD : ≤ 3 % (à pleine puissance) |
| qualité IP | IP21, IP32 en option |
| Mesure de courant de haute précision | +0.03 % FS |
| Mesure de tension de haute précision | +0.02 % FS |
| Temps de commutation charge/décharge | ≤6 ms (-90 %-90 % FS, dépassement s2 % FS) |
| Plage de puissance monocanal | 30 kW à 800 kW |
| Taux d'échantillonnage élevé | Max. 10 millisecondes |
| Plage de tension | 0V- 1700V |
| Plage de courant à double canal | -2400A ~ 2400A |
| Temps de montée actuel | ≤ 3 ms (10 % à 90 % de la pleine échelle, dépassement ≤ 2 % de la pleine échelle) |
