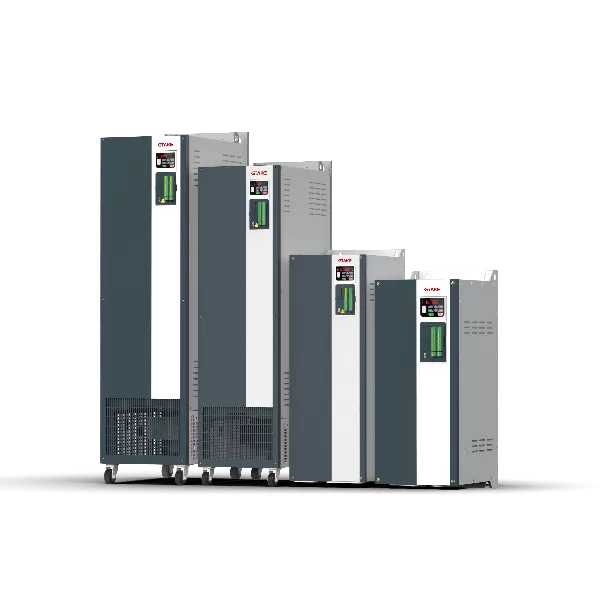

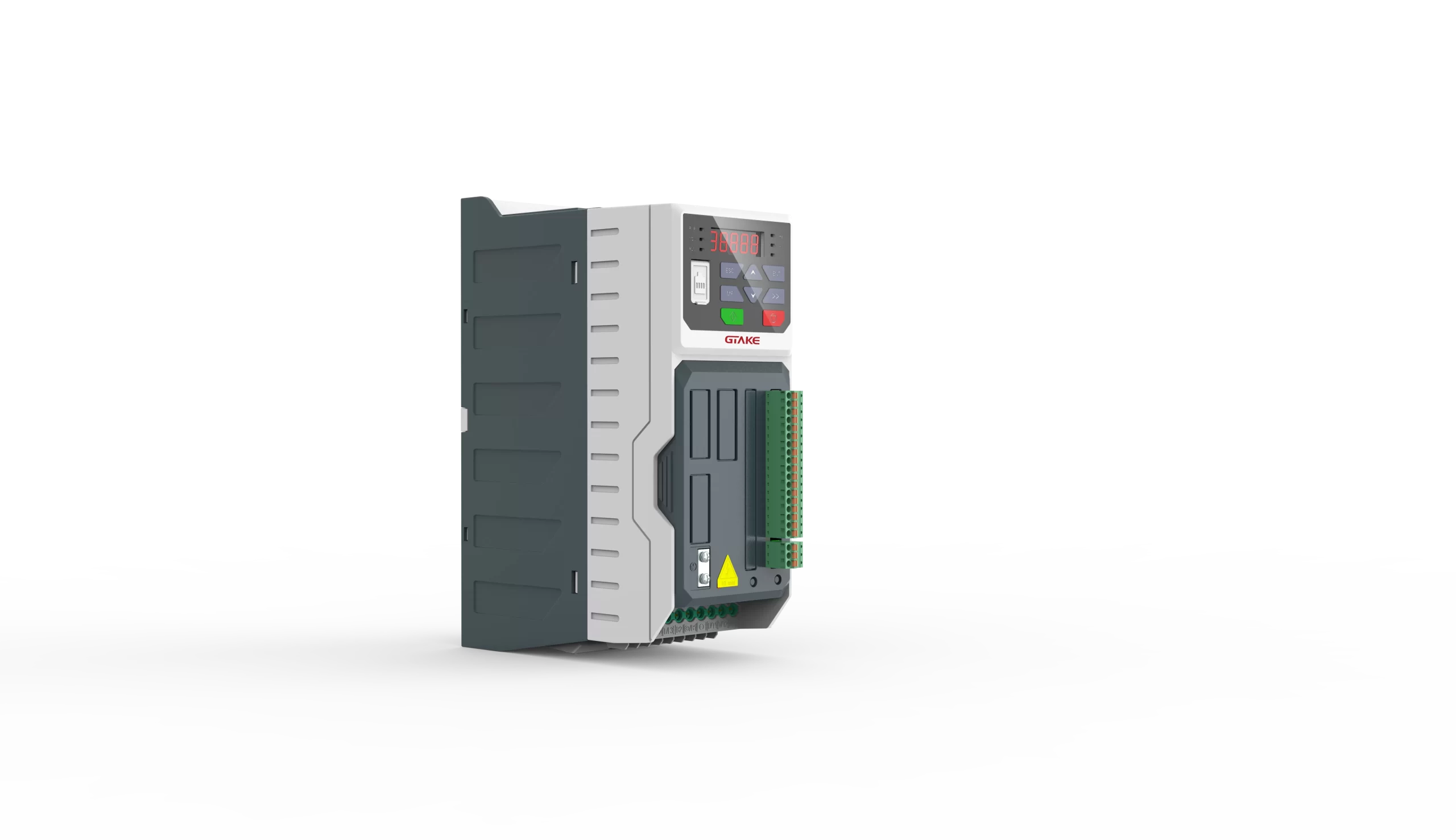

GK900 est la série polyvalente de type livre qui peut être utilisée pour remplacer GK620 et GK820 à un prix plus rentable. De plus, ses performances sont optimisées et de nombreuses nouvelles fonctions sont ajoutées. Il peut presque être appliqué dans toutes sortes d’industries, du simple ventilateur et pompe aux plus exigeants.
Fonction de traçage de vitesse exceptionnelle pour PMSM et ACIM.
Spécifications et solutions multi-EMC pour répondre aux normes CE.
Type de livre polyvalentCaractéristiques techniques du GK900
| Alimentation secteur (R/L1,S/L2,T/L3) | |
| Tension d'alimentation | 200V：170-264V -15%-10% 400V：323-484V -15%-10% |
| Fréquence de la source d'alimentation | 47-63 Hz |
| Facteur de puissance de déplacement (cos φ) | (> 0.98) |
| Données de sortie (U, V, W) | |
| Tension/fréquence de sortie | 0-100 % de la tension d'alimentation / 0.00-600.00 Hz ou personnalisé |
| Temps de rampe | 0.01 60000-S |
Remarque : un courant de 150 % peut être fourni pendant 1 minute, 180 % pendant 10 secondes, 200 % pendant 0.5 seconde.
Un taux de surcharge plus élevé est obtenu en surdimensionnant le variateur.
| Entrée numérique | |
| Entrées numériques programmables | 5 (10) |
| Logique | NPN ou PNP |
| Niveau de tension | 10 - 30V |
| Entrée d'impulsion | 1 (X5/DI) |
| Entrée analogique | |
| Entrée analogique | 2 (4) |
| Modes | Tension ou courant |
| Niveau | 0 à +10 V, -10 V à +10 V, 0/4 à 20 mA (évolutif) |
| Correction automatique | OUI |
| Sortie numérique | |
| Sorties numériques programmables | 2 (5) |
| Niveau de tension à la sortie numérique | 0 - 24 V |
| Sorties d'impulsions programmables | 1 |
| Sortie d'impulsion max. Fréquence de sortie | 50.0 kHz |
| Sortie analogique | |
| Sorties analogiques programmables | 1 (2) |
| Plage de tension / plage de courant | 0 – 10 V / 0 – 20 mA |
| Sortie relais | |
| Sorties relais programmables | 1 (2) |
| RA – RB / TA – TB | Normalement fermé |
| RA – RC / TA – TC | Normalement ouvert |
| Capacité de contact | 250 V CA / 3 A, 30 V CC / 3 A |
| Interface borne 485 | |
| 485+ / 485- | Débit : 4800 9600/19200 38400/57600 115200/500 XNUMX/XNUMX XNUMX/XNUMX XNUMX bps Max. distance : XNUMX m |
| GND | Isolé de COM |
| Communication par bus de terrain | |
| Modbus RTU, Modbus ASCII, CAN | Encastré |
| Profibus DP, CANopen, EtherCAT, Modbus-Tcp, etc. | Optionnel |
| Ambiant | |
| Vibration | Moins de 5.9 m/s² (0.6 g) |
| Humidité | Humidité relative 5% – 95 %. Pas de condensation |
| Environnement corrosif | 3C3 |
| température ambiante | -10ºC – 50ºC |
| Altitude | 0 - 2,000 m |
| Courant de sortie nominal déclassé de 1 % tous les 100 m au-dessus de 1,000 XNUMX m | |
| La température de stockage | -40 à +70 ºC |
| Efficacité | Efficacité Aux ampères nominaux : |
| 7.5 kW et moins : ≥ 93 % | |
| 11 – 45 kW : ≥95 % | |
| 55 kW et plus : ≥98 % | |
| qualité IP | IP20 |
| méthode de refroidissement | Refroidissement par air forcé |
