Nos MCU sont soumis à des tests rigoureux et sont conformes aux normes de l'industrie, garantissant des performances et une longévité robustes dans diverses conditions.
Applicable aux chariots élévateurs électriques 108 V, etc.
Le rendement le plus élevé pour l'ensemble du système est >98 %, tandis que pour le système moteur >96 % ; La zone dont l'efficacité est supérieure à 85 % : > 75 %.

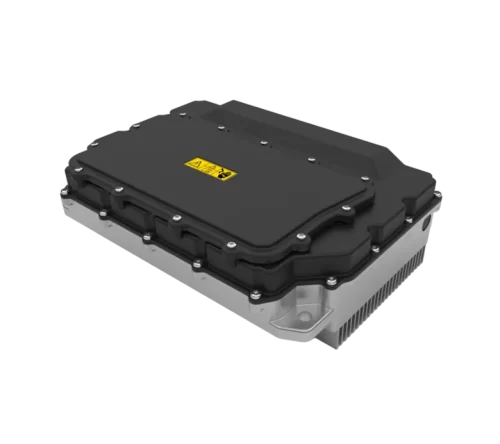

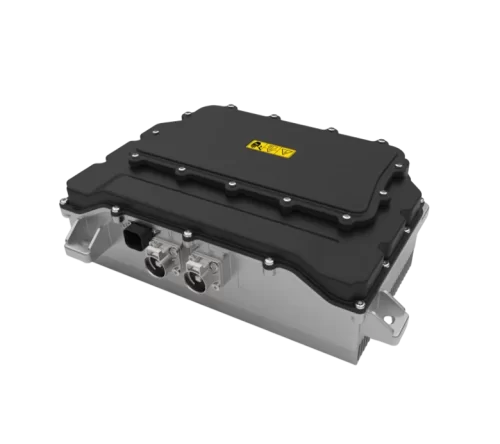

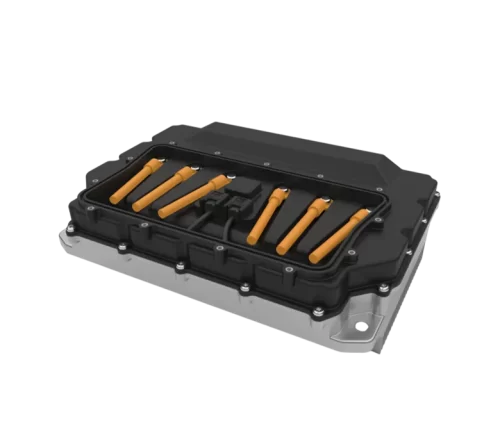

Terminaux d'E/S multifonctionnels, répondant aux exigences de différentes applications.Contrôleur de moteur de traction EV/HEV-cadre D09
| Modèle | Moteur applicable | Tension nominale CC (V CC) | Puissance de sortie | Courant nominal de sortie |
| KTZ11X35ZED01 | Moteur synchrone / asynchrone | 108 | 15 kW et 15 kW | 140A (RMS) |
| Source de courant | |
| Tension d'entrée nominale | DC de 108V |
| Tension d'entrée maximale | DC de 130V |
| Alimentation auxiliaire basse tension | 8 V CC ~ 16 V CC |
| Courant MAX. de la source auxiliaire (A) | 3 |
| Des données de sortie | |
| Courant de sortie maximal pour la traction (A rms) | 350A |
| Courant de sortie maximal pour Lift (A rms) | 350A |
| Durée | 1 min |
| Puissance de sortie de crête | 35 kW et 35 kW |
| Moteur applicable | |
| Type | Moteur à aimant permanent, moteur à induction ou moteur BLDC |
| Capteur de position | Encodage magnétique (TLE5012B E1000 ou AS5047D) |
| Type de capteur de température | KTY84/PT1000/NTC |
| Canal du capteur de température | 1 |
| Caractéristiques de contrôle | |
| Plage de vitesse | 1:1000 |
| Précision de vitesse | ± 0.02% |
| Couple de démarrage | 0 Hz, 200 % |
| Réponse de couple | ＜ 5 ms |
| Précision du couple | ± 5% |
| Paramètre mécanique | |
| Poids | 8.3 kg |
| Dimension | L×H×P (mm) : 387*282.5*119 |
| Ambiant | |
| Vibration | GB/T18488.1-2015 5.6.4.1, 5.6.4.2 et GB/T 2423.17 |
| Humidité | Humidité relative 5% – 95 %. Pas de condensation |
| température ambiante | -40ºC – 55ºC |
| Altitude | 0 - 2,000 m |
| Courant de sortie nominal déclassé de 1 % tous les 100 m au-dessus de 1,000 XNUMX m | |
| La température de stockage | -40 à +85 ºC |
| Efficacité | ≥98 % au point de fonctionnement nominal |
| qualité IP | IP 67 |
| méthode de refroidissement | Refroidissement naturel |
