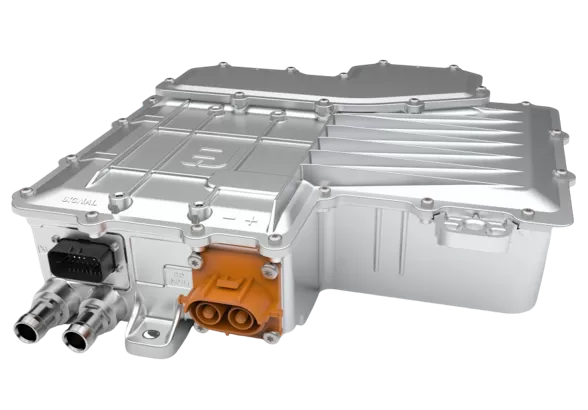

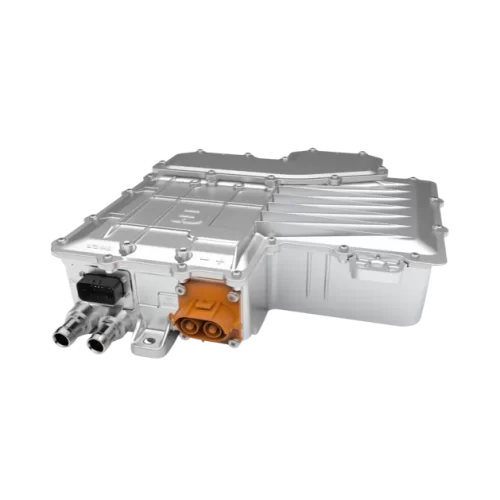

La série D08 est un contrôleur de moteur à plate-forme de tension 144 V pour mini-fourgonnettes et mini-camions. La technologie de contrôle du véhicule est intégrée dans ce contrôleur de série pour fournir un contrôle efficace du moteur à courant alternatif triphasé pour le système d'entraînement électrique du véhicule, offrant la conception la plus rentable pour les développeurs de véhicules et offrant une expérience de manipulation flexible, confortable et sûre pour les conducteurs et les passagers du véhicule.
Le rendement le plus élevé pour l'ensemble du système est >98 %, tandis que pour le système moteur >96 % ; La zone dont l'efficacité est supérieure à 85 % : > 75 %.
Onduleur 2 en 1 de traction et de levage, applicable aux mini-camions et mini-fourgonnettes
Terminaux d'E/S multifonctionnels, répondant aux exigences de différentes applications.Contrôleur de moteur de traction EV/HEV-cadre D08
| Modèle | Moteur applicable | Tension nominale CC (V CC) | Courant de crête | Puissance de sortie |
| KTZ14X45SDD01 | Moteur synchrone / asynchrone | 144 | 450 A RMS (1 min) et
400 A RMS (1 min) |
25 kW et 23 kW |
| Source de courant | |
| Tension d'entrée nominale | DC de 144V |
| Tension d'entrée maximale | DC de 177V |
| Alimentation auxiliaire basse tension | 8 V CC ~ 16 V CC |
| Données de sortie (U, V, W) | |
| Courant de sortie de crête | 450 A RMS et 400 A RMS |
| Durée | 1 min |
| Courant nominal de sortie | 170A RMS |
| Moteur applicable | |
| Type | Moteur à aimant permanent, moteur à induction ou moteur BLDC |
| Capteur de position | Encodage magnétique (TLE5012B E1000 ou AS5047D) |
| Type de capteur de température | KTY84/PT1000/NTC |
| Canal du capteur de température | 1 |
| Caractéristiques de contrôle | |
| Plage de vitesse | 1:1000 |
| Précision de vitesse | ± 0.02% |
| Couple de démarrage | 0 Hz, 200 % |
| Réponse de couple | ＜ 5 ms |
| Précision du couple | ± 5% |
| Paramètre mécanique | |
| Poids | 10 kg |
| Dimension | L×H×P (mm) : 417*409*120 |
| Ambiant | |
| Vibration | GB/T18488.1-2015 5.6.4.1, 5.6.4.2 et GB/T 28046.3-2011 |
| Humidité | Humidité relative 5% – 95 %. Pas de condensation |
| température ambiante | -40ºC – 55ºC |
| Altitude | 0 - 2,000 m |
| Courant de sortie nominal déclassé de 1 % tous les 100 m au-dessus de 1,000 XNUMX m | |
| La température de stockage | -40 à +85 ºC |
| Efficacité | ≥98 % au point de fonctionnement nominal |
| qualité IP | IP 67 |
| méthode de refroidissement | Eau froide |
