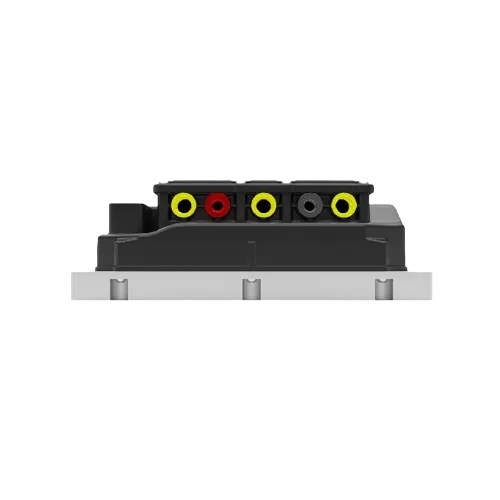

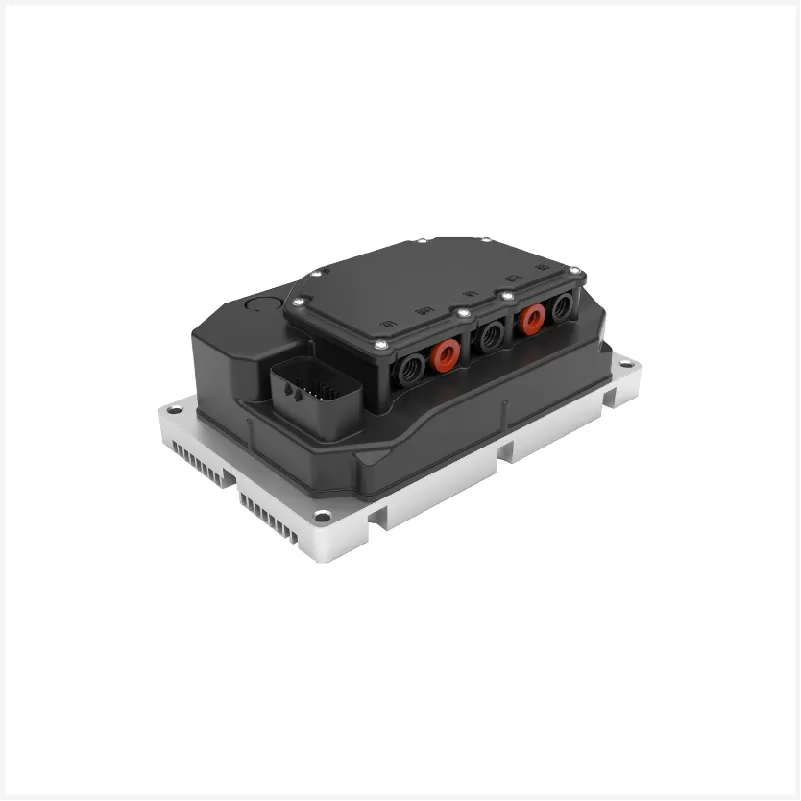

Le contrôleur de moto électrique D06 prend en charge une tension nominale de 48 V et son courant de sortie maximum peut atteindre jusqu'à 280 A. D06 a été appliqué aux motos électriques, aux scooters, aux voiturettes de golf, aux voitures de tourisme, etc.
Le rendement le plus élevé pour l'ensemble du système est >94 %, tandis que pour le système moteur >96 % ; la zone où son efficacité est supérieure à 85 % : >75 %.
Tous les contrôleurs de moteur de véhicule électrique GTAKE répondent aux normes GB/T 18488, GB/T 18384, GB/T 18387, GB/T 2423.17, GB14023.4 et GB/T 17619.4.
Spécifications et solutions multi-EMC pour répondre aux normes CE.Contrôleur de moteur de traction EV/HEV-cadre D06
| Modèle | Moteur applicable | Plage de tension d'entrée | Courant de crête |
| KTZ05H28ZMA** | Moteur synchrone / asynchrone | 40V ~ 70V | 280 A/1min |
| Source de courant | |
| Tension d'entrée nominale | DC de 48V |
| Plage de tension d'entrée | 40 V CC ~ 70 V CC |
| Données de sortie (U, V, W) | |
| Courant de crête de sortie | 280A |
| Durée | 1 min |
| gamme de fréquence de sortie | 0 ~ 600 Hz |
| Moteur applicable | |
| Type | Moteur synchrone / asynchrone |
| Capteur de position | Encodage magnétique (TLE5012B E1000 ou AS5047D) |
| Type de capteur de température | KTY84/PT1000/NTC |
| Canal du capteur de température | 1 |
| Communication CAN | |
| Résistance terminale | Optionnel |
| Passerelle | sur mesure |
| Paramètre mécanique | |
| Poids | 2 kg |
| Dimension | L × H × P (mm) : 200 × 66 × 118 |
| Ambiant | |
| Vibration | GB/T18488.1-2015 5.6.4.1, 5.6.4.2 et GB/T 28046.3-2011 |
| Humidité | Humidité relative 5% – 95 %. Pas de condensation |
| température ambiante | -40ºC – 55ºC |
| Altitude | 0 - 2,000 m |
| Courant de sortie nominal déclassé de 1 % tous les 100 m au-dessus de 1,000 XNUMX m | |
| La température de stockage | -40 à +85 ºC |
| Efficacité | ≥98 % au point de fonctionnement nominal |
| qualité IP | IP 67 |
| méthode de refroidissement | Refroidissement naturel |
